Schalteraufnahme
Einbaurahmen, 6-fach – Zubehör für Schalter der Baureihen 007 832 / 008 948 / 004 570 / 008 910
Einbauöffnung: 156,1 mm x 48,2 mm
Farbe: schwarz
OE Referenzen:
AGCO D45064900
AGRIFAC 7750454
AUWÄRTER 11035133
AUWÄRTER 753-SO188
BMC 58RS103788
BUCHER 4001303
CASE IH E46632
DELVANO 8040259
FENDT D 450 649 00
GOLDHOFER 111202900
GOLDHOFER 53513
HAKO 90-74225-5
HOLDER 147284
IVECO 2120 802122
IVECO 5002 59062
JCB 8102/02545
JUNGHEINRICH 14465050
JUNGHEINRICH 440073838
LANDINI E46632
LINDE 1054435001C
MAN 11035133
MAN N1.01103-5133
NEOPLAN 1103.513.3
NEOPLAN N1.01103-5133
NOOTEBOOM 2547969
VALMET 34189000
VAN HOOL 660750219
VDL 20360011
VOLVO 1 431 025 0
ZIEGLER 404607
Technische Daten:
Montage durch Fachpersonal erforderlich!
Für jede Anwendung der passende Schalter: Das umfangreiche HELLA Modulschalterprogramm bietet durch vielfältige Konfigurationsmöglichkeiten von Funktionen und Schaltersymbolen für nahezu jeden Einsatzzweck den richtigen Schalter. Durch die Baureihen lassen sich sämtliche Einsatzgebiete optimal abdecken. Baureihen 4570 / 7832 / 8910 / 8948: Das Basisprogramm, das sich seit mehr als 20 Jahren für einfache elektrische Systeme bewährt hat. Die Symbolscheiben sind nach DIN oder auf Kundenwunsch in unterschiedlichen Farben erhältlich. Alle Symbole sind darstellbar. Die Beleuchtung der Symbole erfolgt durch Glühlampen oder LED. Die Schalt- und Kontrollaneigen sind beleuchtbar sowohl per 12 V-Glühlampe sowie 24 V-Glühlampe oder auch mit LEDs. Es gibt sowohl einstufige als auch zweistufige Schalter; als Raster und Taster. Montageleisten zur Bildung von Schalterreihen und Kombinationen ergänzen das Programm.
Schalteraufnahme
Einbaurahmen, 3-fach – Zubehör für Schalter der Baureihen 007 832 / 008 948 / 004 570 / 008 910
Einbauöffnung: 77,6 mm x 48,2 mm
Farbe: schwarz
OE Referenzen:
AEBI 0255347-7
AGCO D45060016
AGRIFAC 7750450
AUDI KDWHLO9030
AUWÄRTER 11035134
AUWÄRTER 841-ET011
BM TRACTORS 4.06.031
BOMAG 32121263
CASE IH E47891
DELVANO 8040260
FENDT D 450 600 16
GOLDHOFER 253064
GOLDHOFER 56063
HAKO 03-33004-5
HOLDER 030871
HOLMER 1023034729
IVECO 2120 802115
KRAMER 1000027147
KRONE 0302710/0
MAN 11035134
MANITOU N204640401011
NEOPLAN 1103 513 4
REFORM H093015100
SOLARIS 1089-007346-00
VALMET 30944400
VDL 20360012
VÖGELE 3515041960
VOLVO 1 431 024 0
VOLVO 5 160 031
VOLVO E 516 003 1
VOLVO E5160031
VW KDWHLO9030
ZIEGLER 404606
ZOOMLION 1020511096
Technische Daten:
Montage durch Fachpersonal erforderlich!
Für jede Anwendung der passende Schalter: Das umfangreiche HELLA Modulschalterprogramm bietet durch vielfältige Konfigurationsmöglichkeiten von Funktionen und Schaltersymbolen für nahezu jeden Einsatzzweck den richtigen Schalter. Durch die Baureihen lassen sich sämtliche Einsatzgebiete optimal abdecken. Baureihen 4570 / 7832 / 8910 / 8948: Das Basisprogramm, das sich seit mehr als 20 Jahren für einfache elektrische Systeme bewährt hat. Die Symbolscheiben sind nach DIN oder auf Kundenwunsch in unterschiedlichen Farben erhältlich. Alle Symbole sind darstellbar. Die Beleuchtung der Symbole erfolgt durch Glühlampen oder LED. Die Schalt- und Kontrollaneigen sind beleuchtbar sowohl per 12 V-Glühlampe sowie 24 V-Glühlampe oder auch mit LEDs. Es gibt sowohl einstufige als auch zweistufige Schalter; als Raster und Taster. Montageleisten zur Bildung von Schalterreihen und Kombinationen ergänzen das Programm.
Zünd-/Startschalter - Druckbetätigung - Anschlussanzahl: 2 - Schraubkontakt - geschraubt - Schließer - Bohrung-Ø: 22.5mm - Blechdicke: 8.5mm
Druckknopftaster für Einbau, mit schwarzem Druckknopf – Metallausführung
Mit 2 Schraubanschlüssen
Für Wanddicke bis max. 8,5 mm
Belastbarkeit bei 12V: 16A - Belastbarkeit bei 24V: 8A
Technische Daten:
Montageart:
geschraubt
Anschlussanzahl:
2
Belastbarkeit bei 12V:
16A
Belastbarkeit bei 24V:
8A
Betätigungsart:
Druckbetätigung
Blechdicke:
8.5 mm
Bohrung-Ø:
22.5 mm
Schalterfunktion:
Schließer
Stecker:
Schraubkontakt
Montage durch Fachpersonal erforderlich!
Bei HELLA bieten wir Ihnen eine große Auswahl an unterschiedlichen Schaltern für jede Funktion. Egal ob Drehschalter, Blinkschalter, Alarmschalter, Glüh- und Anlasschalter, Zündanlasschalter, Mehrfunktionsschalter, Trennschalter, Abblend-Fußschalter oder Druck- und Stößelschalter - wir haben ein umfangreiches Angebot für alles, was in Fahrzeugen an- oder ausgeschaltet werden soll. Unsere Schalter haben eine Gemeinsamkeit: Die hohe Qualität!

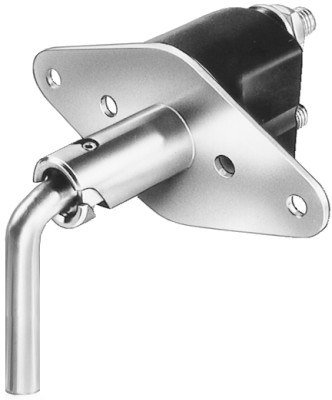

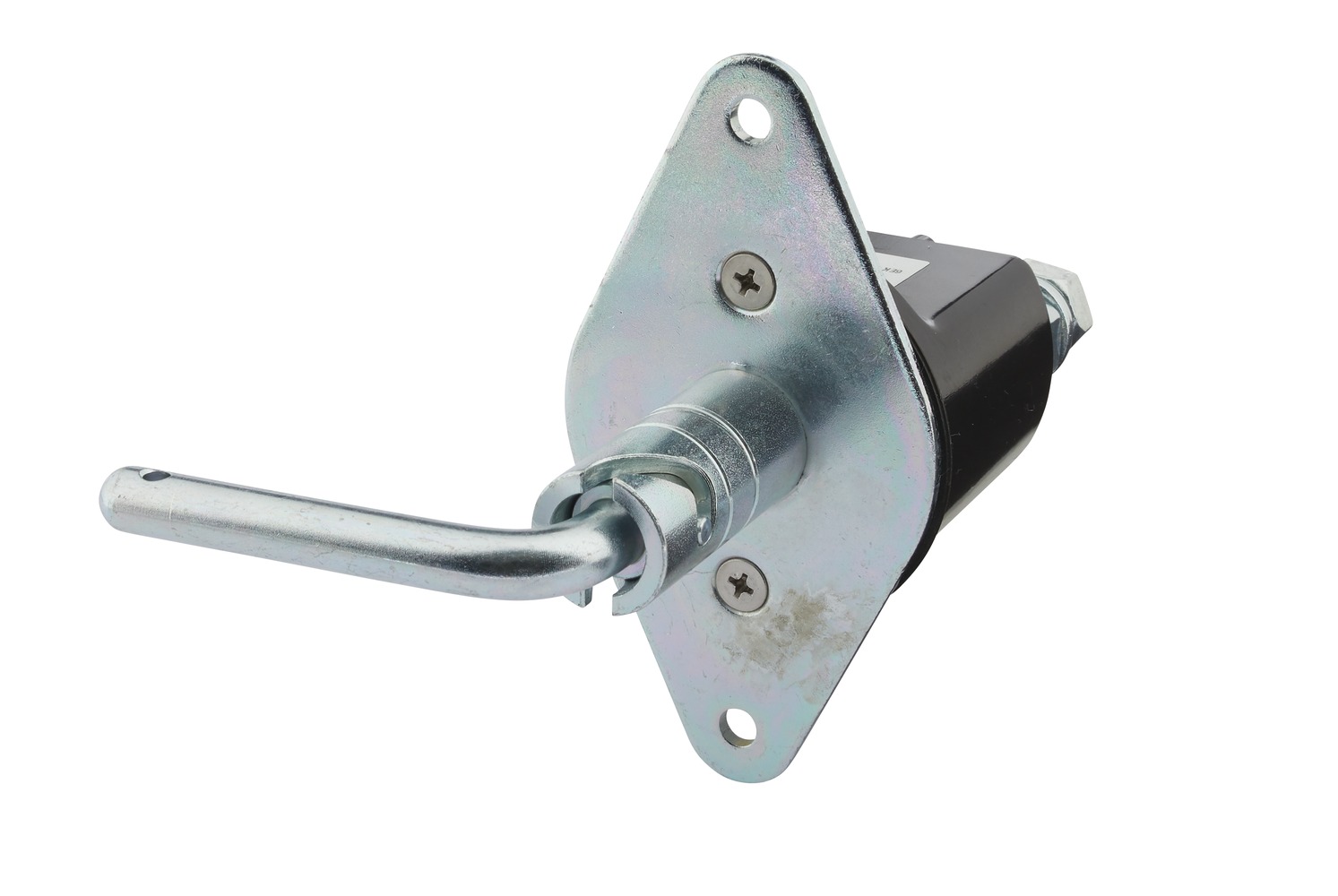

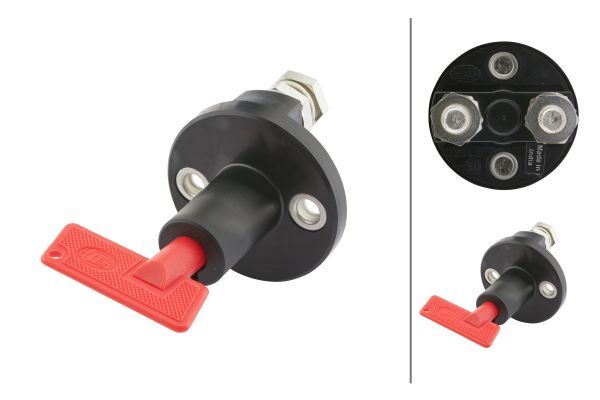

Hauptschalter, Batterie - Drehbetätigung - 12V - Anschlussanzahl: 2 - geschraubt - Schließer - Gewindesteigung: 1.5mm - mit Muttern
Batterieschalter für Batterie-Hauptleitung, mit Schaltschlüssel – Schlüssel ohne Verlierschutz
Wahlweise Plus- oder Minus-Leitung abschaltbar, Schlüssel in Position „Aus” abziehbar
2 Schraubanschlüsse, enthält 2 Schraubenmuttern je Bolzen
Belastbarkeit bei 24V: max2500 A/10 sek/24V
DIN/ISO: 40050
OE Referenzen:
AMAZONE NG084
BARKAS EP-0003130
FORD V1C4414526A
HITACHI YA0000584500
JOHN DEERE YA00005845
KRONE 200817450
SANY 21027129
TEREX 20028109
VDL 30016214
ZOOMLION 1020511111
Technische Daten:
Montageart:
geschraubt
Anschlussgewinde:
M10
Anschlussanzahl:
2
Belastbarkeit bei 24V:
max2500 A/10 sek/24V
Betätigungsart:
Drehbetätigung
DIN/ISO:
40050
Gewindesteigung:
1.5 mm
Schalterfunktion:
Schließer
Spannung:
12 V
Nennstrom:
250 A
Ergänzungsartikel/Ergänzende Info:
mit Muttern
SVHC:
7439-92-1; Lead
Montage durch Fachpersonal erforderlich!
Bei HELLA bieten wir Ihnen eine große Auswahl an unterschiedlichen Schaltern für jede Funktion. Egal ob Drehschalter, Blinkschalter, Alarmschalter, Glüh- und Anlasschalter, Zündanlasschalter, Mehrfunktionsschalter, Trennschalter, Abblend-Fußschalter oder Druck- und Stößelschalter - wir haben ein umfangreiches Angebot für alles, was in Fahrzeugen an- oder ausgeschaltet werden soll. Unsere Schalter haben eine Gemeinsamkeit: Die hohe Qualität! Die Batterietrennschalter von HELLA bieten eine wirksame Sicherheit gegen Diebstahl und Brandgefahr bei Unfällen in beispielsweise der Land- und Baumaschinenindustrie. Durch die einfache Betätigung des Schlüssels wird der Stromkreis des Fahrzeugs zwischen Batterie, Starter und anderen Verbrauchern erzwungen geschlossen. Durch eine Rückstellfeder erfolgt das Öffnen (Trennen). Ein unentbehrlicher Sicherheitsfaktor.
Zünd-/Startschalter - Druckbetätigung - Anschlussanzahl: 2 - Schraubkontakt - geschraubt - Schließer - Bohrung-Ø: 22.5mm - Blechdicke: 5mm
Druckknopftaster für Einbau, mit schwarzem Druckknopf
Mit 2 Schraubanschlüssen, für Wanddicke bis max. 5 mm
Mit Feuchtigkeitsschutz
Belastbarkeit bei 12V: 16A - Belastbarkeit bei 24V: 8A
mit Spritzschutzkappe
Technische Daten:
Montageart:
geschraubt
Ergänzungsartikel/Ergänzende Info 2:
mit Spritzschutzkappe
Anschlussanzahl:
2
Belastbarkeit bei 12V:
16A
Belastbarkeit bei 24V:
8A
Betätigungsart:
Druckbetätigung
Blechdicke:
5 mm
Bohrung-Ø:
22.5 mm
Schalterfunktion:
Schließer
Stecker:
Schraubkontakt
Montage durch Fachpersonal erforderlich!
Bei HELLA bieten wir Ihnen eine große Auswahl an unterschiedlichen Schaltern für jede Funktion. Egal ob Drehschalter, Blinkschalter, Alarmschalter, Glüh- und Anlasschalter, Zündanlasschalter, Mehrfunktionsschalter, Trennschalter, Abblend-Fußschalter oder Druck- und Stößelschalter - wir haben ein umfangreiches Angebot für alles, was in Fahrzeugen an- oder ausgeschaltet werden soll. Unsere Schalter haben eine Gemeinsamkeit: Die hohe Qualität!

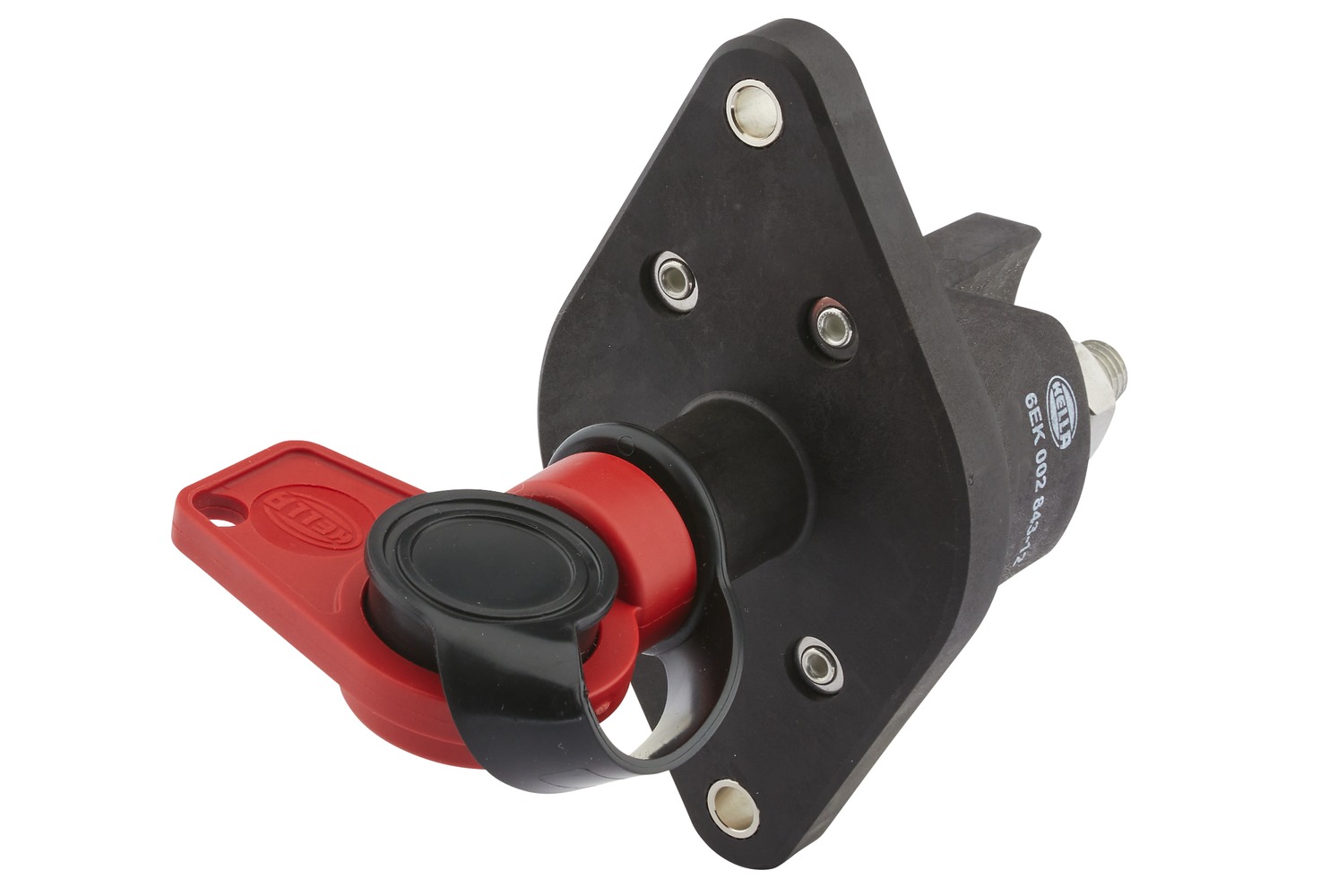

Hauptschalter, Batterie - S33 - Drehbetätigung - Anschlussanzahl: 2 - geschraubt - Schließer - Gewindesteigung: 1.5mm - mit Muttern

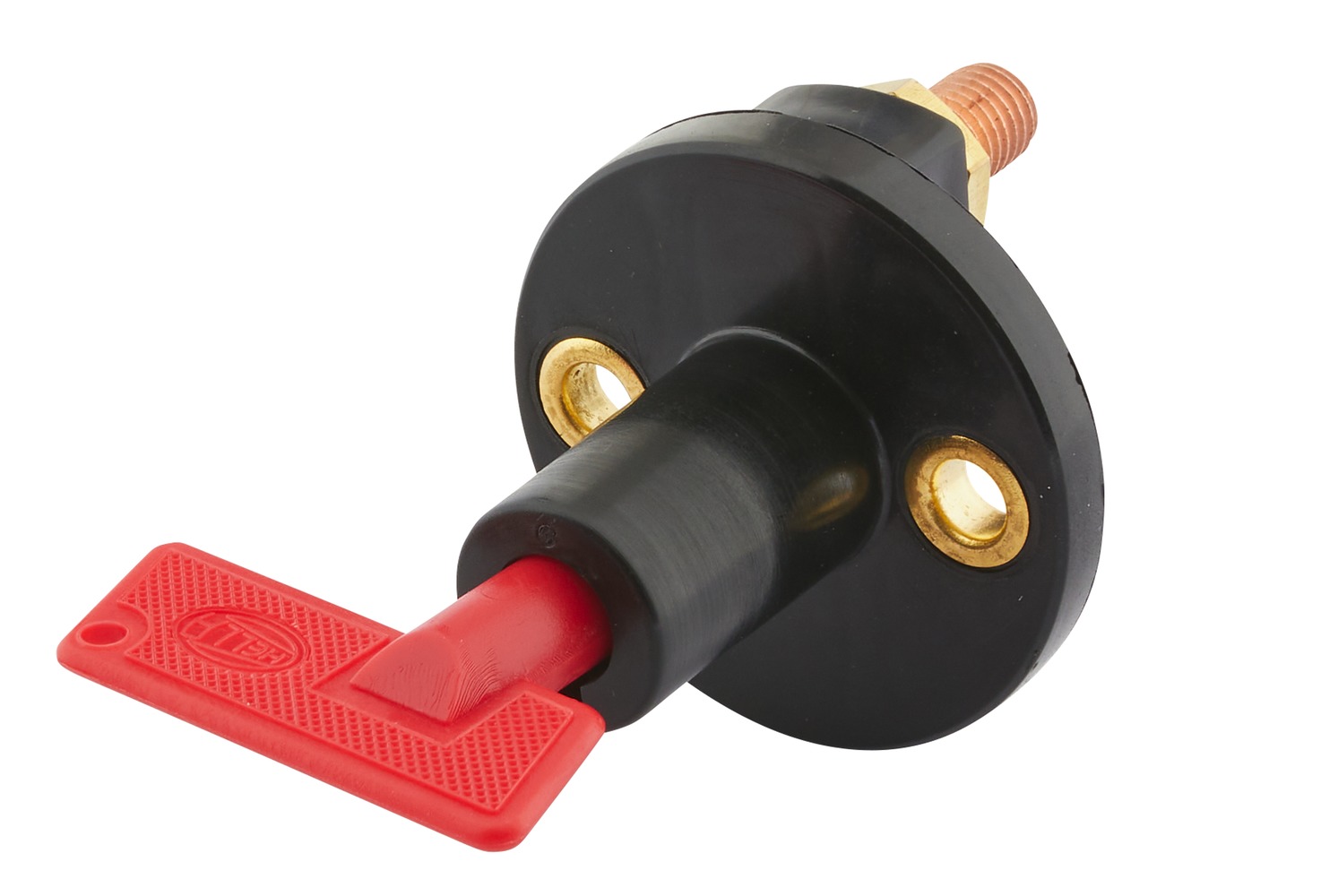

Batterieschalter mit rotem Schaltschlüssel – für Batterie- und Zündstrom
Wahlweise Plus- oder Minus-Leitung abschaltbar, Schlüssel in Position „Aus” abziehbar
2 Schraubanschlüsse, enthält 2 Schraubenmuttern je Bolzen
Anlassquerschnitte der Zuleitungen bei Dauerstrom: 35 mm² bei 100A, 70 mm² bei 250A, 250 mm² bei 500A.
Ersatzschlüssel: 9SL 706 729-031
Belastbarkeit bei 12V: max 1000A/10 sek/12V
DIN/ISO: 40050-IPX2
OE Referenzen:
AGRIFAC 7748105
AUDI KDWHLO9085
BMW 4 192 725
BMW 8 356 483
BOBCAT 53846.2_100
BOBCAT 538462
CASE IH 2168586
CATERPILLAR 03247270
CATERPILLAR 216-8586
CLAAS 032 472 70
CLAAS 034 999 20
DAF 135 9968
DEUTZ-FAHR 062 62072
DEUTZ-FAHR 06288179
DEUTZ-FAHR 626 1016
EVOBUS 000 545 49 08
EVOBUS 000 545 97 08
EVOBUS A0005454908
FAUN 5240-775
FAUN 5240-875
FELDBINDER 065167
HUMBAUR 74 02 022
HYMER 0416390
HYMER 0477208
HYMER 0864906
HYMER 9974640
HYMER 9974970
IVECO 5801290643
IVECO E5801290643
JOHN DEERE 57 04 6
JUNGHEINRICH 00632418
JUNGHEINRICH 71344040
KNAUS 605147
KNAUS K605147
KÖGEL 87369
KRAMER 000 333 96 08
KRAMER 1000027437
KRAMER 27437
LAIKA 0477208
LANGENDORF 1134810
LINDNER 3002543
MANITOU T 446725
MERCEDES-BENZ 000 545 03 08
MERCEDES-BENZ 000 545 49 08
MERCEDES-BENZ 000 545 97 08
MERCEDES-BENZ A 000 545 03 08
MERCEDES-BENZ A 000 545 49 08
MERCEDES-BENZ A 000 545 97 08
MERLO CN372
O&
K 2168586
PAUS 528899
ROSENBAUER 008285
SAME 06262072
SCHMITZ CARGOBULL 061638
SCHMITZ CARGOBULL 1145232
SCHWARZMÜLLER 26371
SOLARIS 1544-761-000
SPIERINGS 405251
STEINBOCK 632 418
STILL 527489
TEREX 0335888
TEREX 3600133125
TEREX 5350538959
TEREX 5350638999
VOLVO 1 263 488
VW KDWHLO9085
Technische Daten:
Montageart:
geschraubt
Anschlussgewinde:
M10
Anschlussanzahl:
2
Belastbarkeit bei 12V:
max 1000A/10 sek/12V
Betätigungsart:
Drehbetätigung
DIN/ISO:
40050-IPX2
Gewindesteigung:
1.5 mm
Schalterfunktion:
Schließer
Nennstrom:
50 A
Ergänzungsartikel/Ergänzende Info:
mit Muttern
SVHC:
7439-92-1; Lead
Montage durch Fachpersonal erforderlich!
Bei HELLA bieten wir Ihnen eine große Auswahl an unterschiedlichen Schaltern für jede Funktion. Egal ob Drehschalter, Blinkschalter, Alarmschalter, Glüh- und Anlasschalter, Zündanlasschalter, Mehrfunktionsschalter, Trennschalter, Abblend-Fußschalter oder Druck- und Stößelschalter - wir haben ein umfangreiches Angebot für alles, was in Fahrzeugen an- oder ausgeschaltet werden soll. Unsere Schalter haben eine Gemeinsamkeit: Die hohe Qualität! Die Batterietrennschalter von HELLA bieten eine wirksame Sicherheit gegen Diebstahl und Brandgefahr bei Unfällen in beispielsweise der Land- und Baumaschinenindustrie. Durch die einfache Betätigung des Schlüssels wird der Stromkreis des Fahrzeugs zwischen Batterie, Starter und anderen Verbrauchern erzwungen geschlossen. Durch eine Rückstellfeder erfolgt das Öffnen (Trennen). Ein unentbehrlicher Sicherheitsfaktor.
Hauptschalter, Batterie - Drehbetätigung - Anschlussanzahl: 2 - geschraubt - Schließer - Gewindesteigung: 1.5mm - mit Muttern
Batterieschalter – Drehschalter für Ein- oder Anbau: Mehrere Schalter können durch Entnahme der Seitenwand miteinander verbunden werden
Der rote Schaltknopf kann nur in einer 45°-Position gegen den Uhrzeigensinn abgenommen werden
Leitungsanschluss: 2 Schrauben M10, enthält 2 Schraubenmuttern je Bolzen, Gehäuse und Schaltknopf aus Plastik
Leitungsanschluss: 2 Schrauben M10. Schutzart: IP56 nach DIN/ISO 40 050.
Belastbarkeit: 225A (Dauerlast) bei 12V/24V, max. 1000A (10 Sek.) bei 12V/24V.
Belastbarkeit bei 12V: max 1000 A/10 sek.
DIN/ISO: 40050-IP56
OE Referenzen:
AGCO VA420488
AMMANN 4-5358170091
BARKAS 708.170
BM TRACTORS 4.06.077
BOMAG 380 522 39
BOMAG 60.043.015
CARRARO 420488
CLAAS 00167310
CLAAS 7700073704
FARESIN ME35065D44
FENDT X830020040
HOBBYCAR 6122600023
IRIZAR 8015781
NOOTEBOOM 2569199
REISCH 5021351
SCANIA 20223713
SCHMITZ CARGOBULL 1380892
TERBERG-BENSCHOP 2-ES0006-080
VW 7C4 915 518
WIESMANN 061-35-03-ET-027.1
Technische Daten:
Montageart:
geschraubt
Anschlussanzahl:
2
Belastbarkeit bei 12V:
max 1000 A/10 sek.
Betätigungsart:
Drehbetätigung
Bolzen-Ø:
10 mm
DIN/ISO:
40050-IP56
Gewindesteigung:
1.5 mm
Schalterfunktion:
Schließer
Nennstrom:
225 A
Ergänzungsartikel/Ergänzende Info:
mit Muttern
Montage durch Fachpersonal erforderlich!
Bei HELLA bieten wir Ihnen eine große Auswahl an unterschiedlichen Schaltern für jede Funktion. Egal ob Drehschalter, Blinkschalter, Alarmschalter, Glüh- und Anlasschalter, Zündanlasschalter, Mehrfunktionsschalter, Trennschalter, Abblend-Fußschalter oder Druck- und Stößelschalter - wir haben ein umfangreiches Angebot für alles, was in Fahrzeugen an- oder ausgeschaltet werden soll. Unsere Schalter haben eine Gemeinsamkeit: Die hohe Qualität! Die Batterietrennschalter von HELLA bieten eine wirksame Sicherheit gegen Diebstahl und Brandgefahr bei Unfällen in beispielsweise der Land- und Baumaschinenindustrie. Durch die einfache Betätigung des Schlüssels wird der Stromkreis des Fahrzeugs zwischen Batterie, Starter und anderen Verbrauchern erzwungen geschlossen. Durch eine Rückstellfeder erfolgt das Öffnen (Trennen). Ein unentbehrlicher Sicherheitsfaktor.
Hauptschalter, Batterie - Drehbetätigung - 24/12V - Anschlussanzahl: 2 - geschraubt - Schließer
Kompatibel mit: John Deere

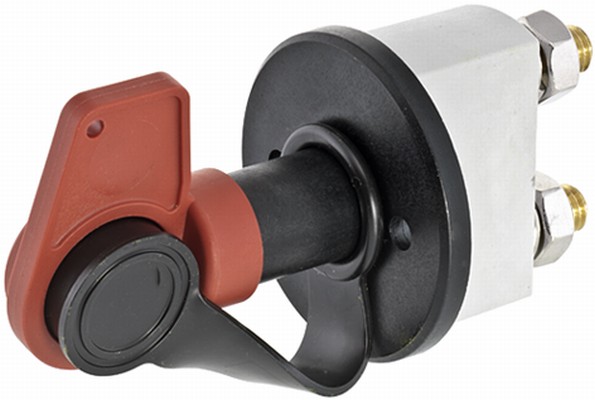

Batterieschalter für Batterie-Hauptleitung, mit Schaltschlüssel – Schlüssel mit Verlierschutz
Wahlweise Plus- oder Minus-Leitung abschaltbar, Schlüssel in Position „Aus” abziehbar
2 Schraubanschlüsse, enthält 2 Schraubenmuttern je Bolzen
Belastbarkeit bei 24V: 800 A/30 sek/24V/max2500 A/5 sek/24V
Schutzart: IP65
OE Referenzen:
HAMM 2752019
JOHN DEERE RE 32 3399
Technische Daten:
Montageart:
geschraubt
Anschlussgewinde:
M10, max.20Nm
Schutzart:
IP65
Spannung:
12 V / 24 V
Anschlussanzahl:
2
Belastbarkeit bei 24V:
max2500 A/5 sek/24V / 800 A/30 sek/24V
Betätigungsart:
Drehbetätigung
Schalterfunktion:
Schließer
Nennstrom:
250 A
Montage durch Fachpersonal erforderlich!
Bei HELLA bieten wir Ihnen eine große Auswahl an unterschiedlichen Schaltern für jede Funktion. Egal ob Drehschalter, Blinkschalter, Alarmschalter, Glüh- und Anlasschalter, Zündanlasschalter, Mehrfunktionsschalter, Trennschalter, Abblend-Fußschalter oder Druck- und Stößelschalter - wir haben ein umfangreiches Angebot für alles, was in Fahrzeugen an- oder ausgeschaltet werden soll. Unsere Schalter haben eine Gemeinsamkeit: Die hohe Qualität! Die Batterietrennschalter von HELLA bieten eine wirksame Sicherheit gegen Diebstahl und Brandgefahr bei Unfällen in beispielsweise der Land- und Baumaschinenindustrie. Durch die einfache Betätigung des Schlüssels wird der Stromkreis des Fahrzeugs zwischen Batterie, Starter und anderen Verbrauchern erzwungen geschlossen. Durch eine Rückstellfeder erfolgt das Öffnen (Trennen). Ein unentbehrlicher Sicherheitsfaktor.
Zünd-/Startschalter - Drehbetätigung - 12/24V - 10-polig - Ein/Aus Schalter/starten/vorglühen
Glüh-/Anlassschalter mit Abdeckkappe – Drehschalter mit Sicherheitsschloss
5 Schaltstellungen: P = Standlicht, 0 = aus, 1 = Fahrstellung, 2 = Vorglühen, 3 = Anlassen
2 Schlüssel mit Kunststoffkappe gehören zum Lieferumfang, in P- und 0-Stellung abziehbar, Schlüssel aus Stellung 2 und 3 zurückfedernd
Belastbarkeit: Klemme 30 mit 58: 8A bei 12V, 4A bei 24V / Dauer; Klemme 30 mit 15/54: 35A bei 12V, 17,5A bei 24V / Dauer; Klemme 30 mit 19: 70A bei 12V, 35A bei 24V / 3,5 Min
Belastbarkeit: Klemme 30 mit 17: 70A bei 12V, 35A bei 24V / 3,5 Min; Klemme 30 mit 50a: 70/18A bei 12V, 40/5A bei 24V / 1 Min
mit Deckel
OE Referenzen:
ASTRA 60220029
BOBCAT 554386
BUCHER 48/70
CATERPILLAR 081-2764
DELVANO 50101909195
DEUTZ-FAHR 090 024674
DEUTZ-FAHR 215631
FELDBINDER 008767
HYDREMA 585040
IVECO 9000 081343
JOHN DEERE F005316
MASSEY FERGUSON 36015
MASSEY FERGUSON U.36015
RENAULT TRUCKS 74 22 037 913
SAME 0.900.2467.4
SISU 186-103-0022
SOLARIS 0004-124-007
SOLARIS 1089-002164-00
SOLARIS 1552-164-000
TEREX 8000-2969
VAN HOOL E905200
VDL 20187499
VOLVO 11 087 221
ZOOMLION 1020514024
Technische Daten:
Ergänzungsartikel/Ergänzende Info 2:
mit Deckel
Spannung:
24 V / 12 V
Betätigungsart:
Drehbetätigung
Anzahl der Steckkontakte:
10 -polig
Schalterfunktion:
Ein/Aus Schalter / starten / vorglühen
SVHC:
7439-92-1; Lead
Montage durch Fachpersonal erforderlich!
