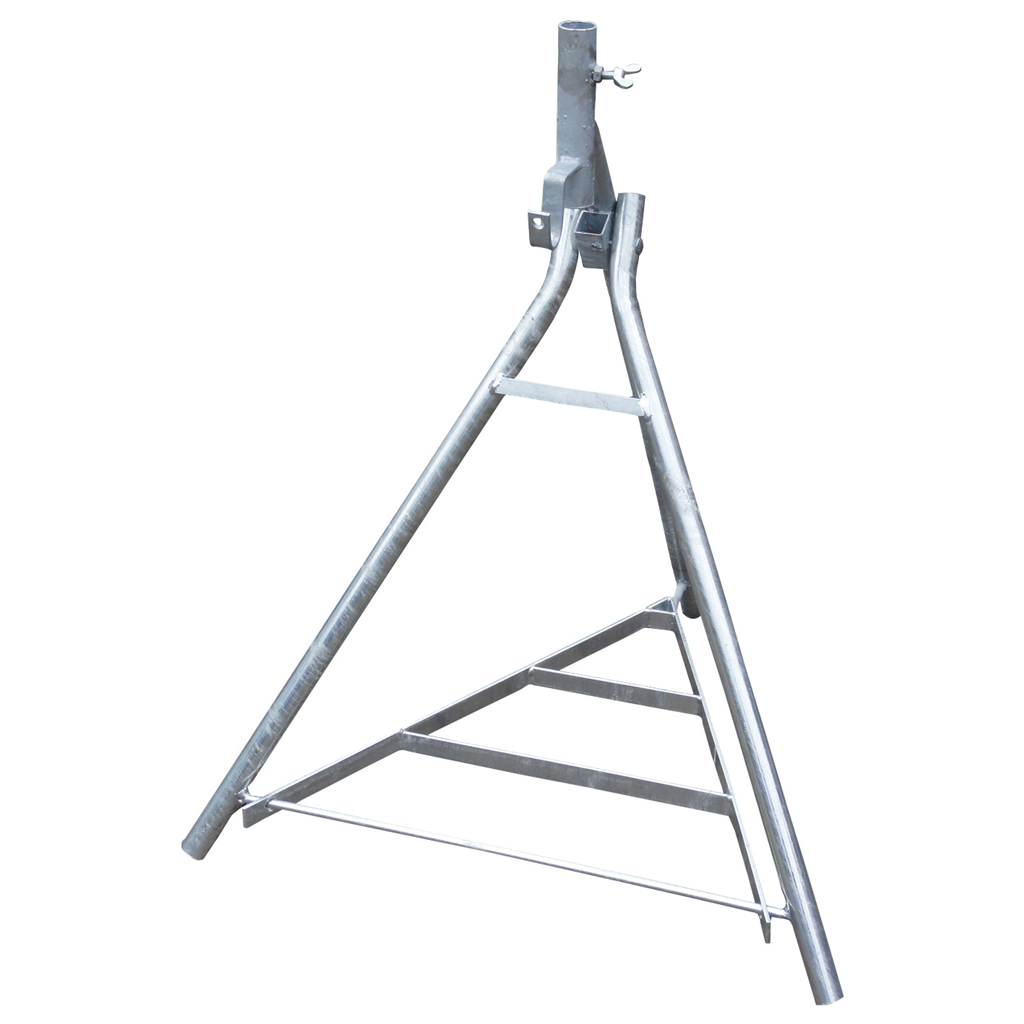

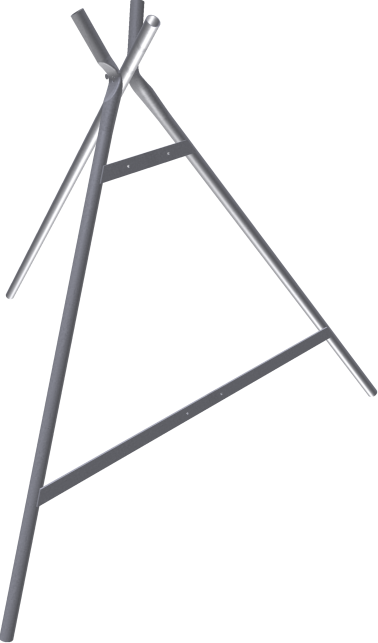

Vorwarnständer zum aufschrauben von VerkehrszeichenBei runden Verkehrsschildern sind bis zu Ø 750 mm und bei dreieckigen 900 mm möglich, mit einsteckvorrichtung für eineWarnfahne enthalten, zusammenklappbar Ausführung: feuerverzinkt

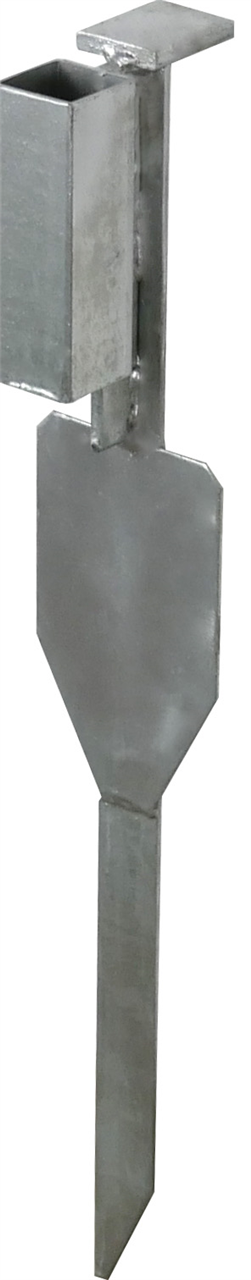

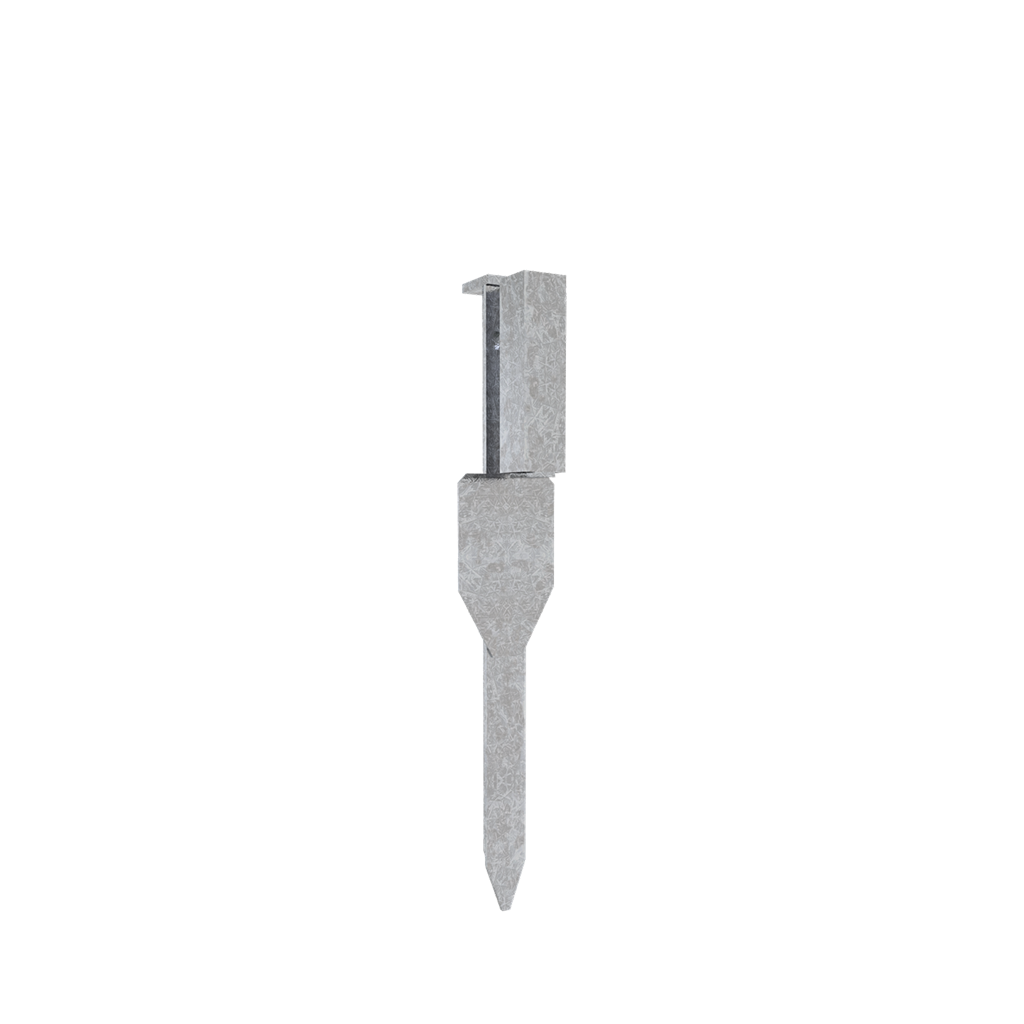

Erdspieß nach TL - Typ Standard 40zum Einstecken von 40 x 40 mm und Ø 42 mm Schaftrohren, angespitztes T-Profilmit aufgeschweißtem Schlagblech zum Einschlagen ins Erdreich, ein Trapezblech sichert den Erdspieß gegen TorsionEinschlagtiefe: 490 mmAusführung: verzinkt

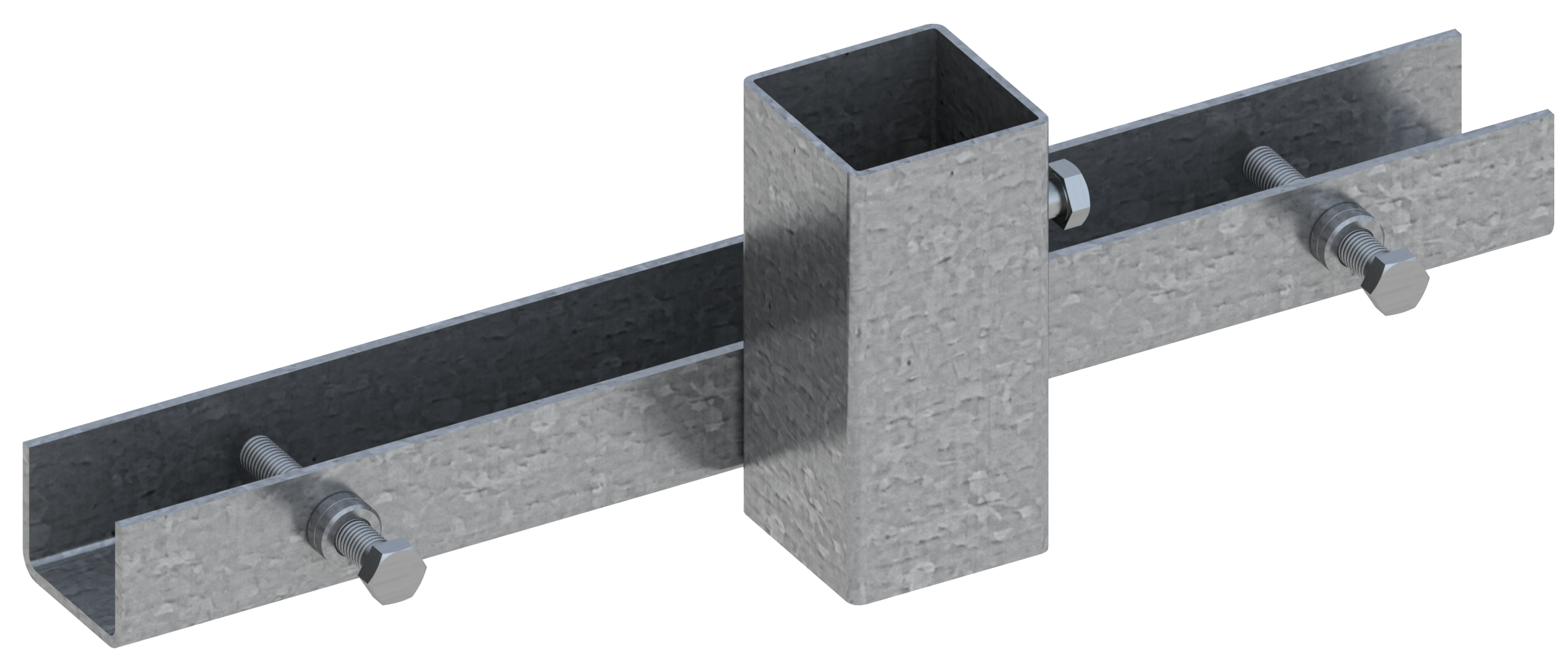

Leitplankenhalterung nach TL - Typ 2zur Aufnahme von 40 x 40 mm und 60 x 60 mm Schaftrohren,mit einem verschraubten Bügel wird die Leitplankenhalterung am Pfosten der Schutzplanke (Super-Rail, Sigma, IPE 100) befestigtAusführung: verzinkt

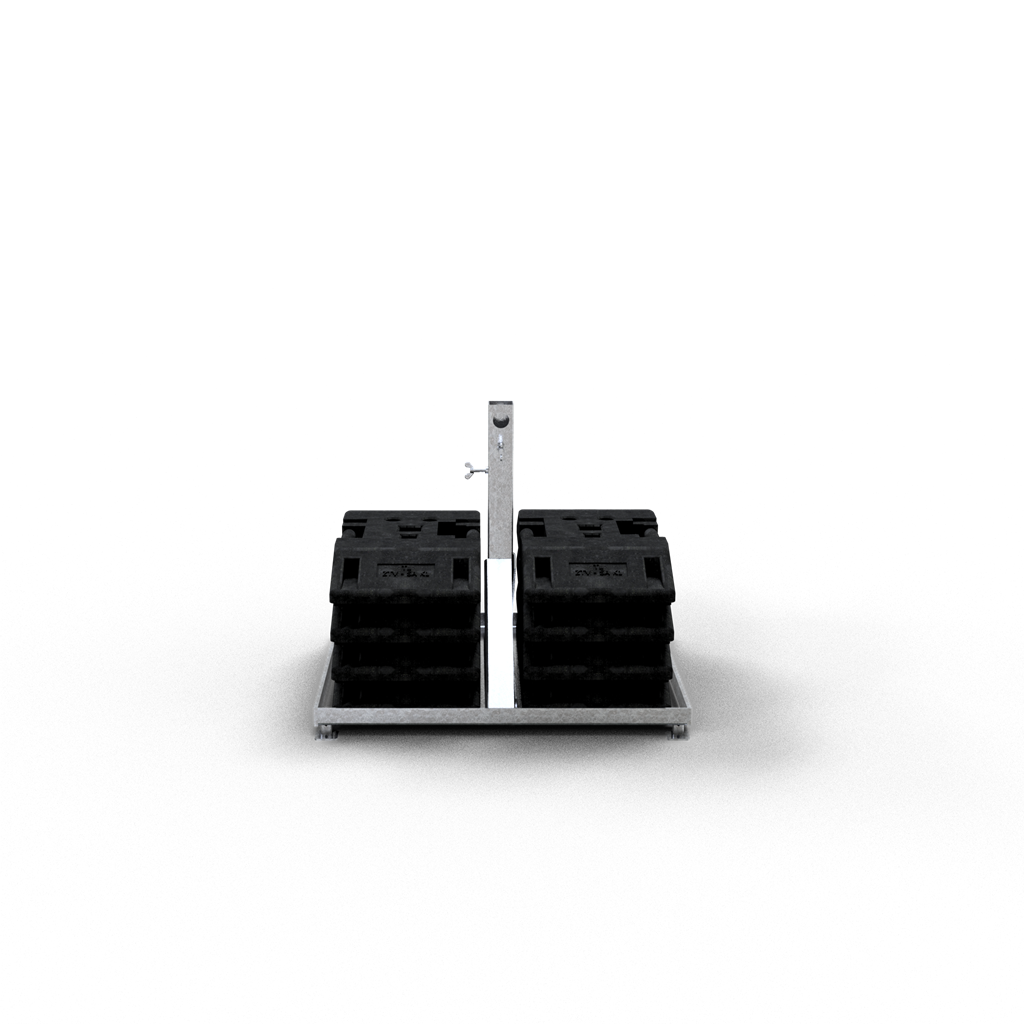

Schilderständer nach TL - Typ City·Aufnahme von Schaftrohren 40 x 40 mm ·werden mit einer Stellschraube fixiert ·kranbar·standfest durch 4 Füße·jeweils mit 4 K1 Fußplatten (28 kg / 30 kg) stapelbar ·Fußplatten werden über senkrechten Holm aufgesetzt und sind somit sicher fixiert·Maße: 1200 x 450 mm·Gewichtsklasse K4Aufstellhinweise bitte der ZTV-SA entnehmenDie abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.
Schilderständer nach TL - Typ Crossing·Aufnahme von Schaftrohren 40 x 40 mm + 60 x 60 mm ·werden mit 2 Stellschrauben fixiert·kranbar·standfest durch 4 Füße·jeweils mit 4 K1-Fußplattten (28 kg / 30 kg) pro Seite stapelbar·die unteren Fußplatten werden durch Rahmen fixiert·Maße: 880 x 990 mm·Gewichtsklasse K8Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

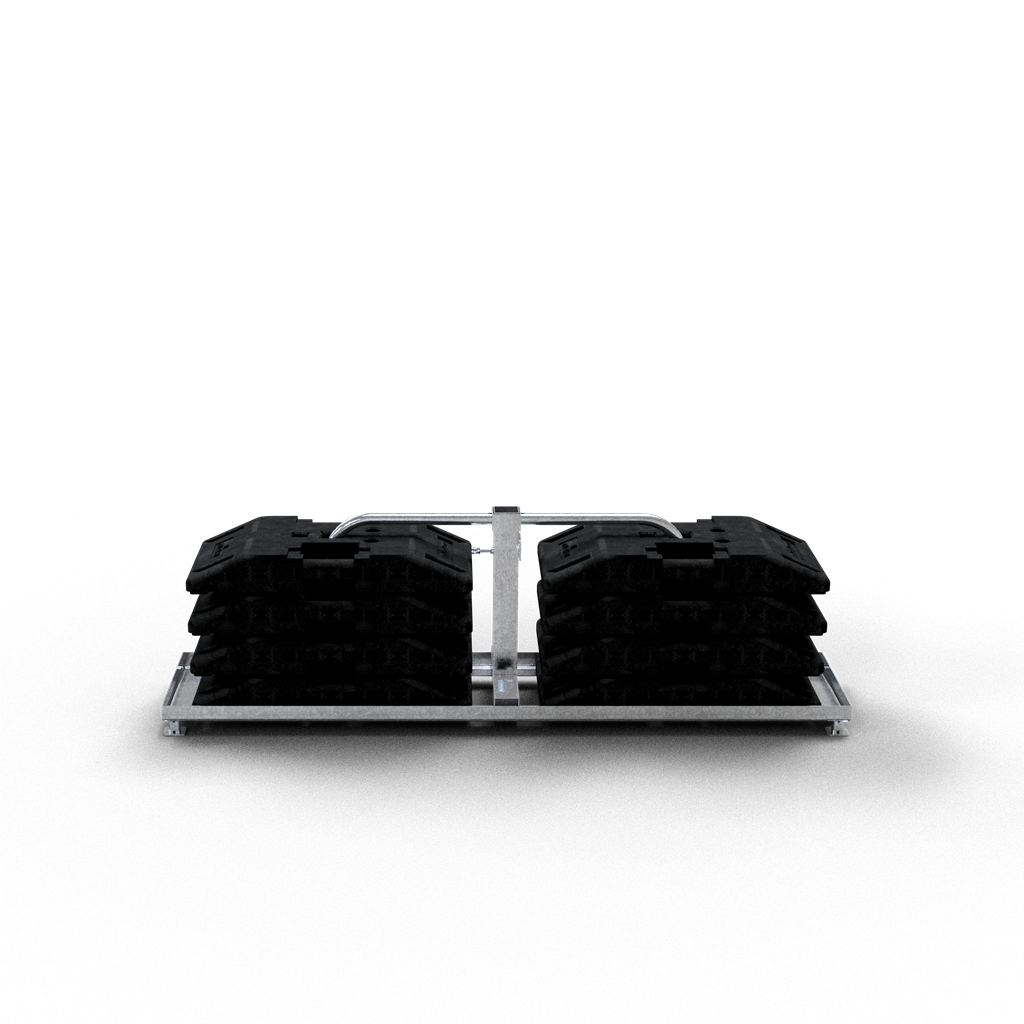

Schilderständer nach TL - Typ Street·Aufnahme von Schaftrohren 40 x 40 mm + 60 x 60 mm ·werden mit 2 Stellschrauben fixiert ·kranbar·standfest durch 4 Füße·jeweils mit 4 K1-Fußplatten (28 kg / 30 kg) pro Seite stapelbar·wird mit einem separaten Bügel gesichert ·Maße: 1920 x 450 mm ·Gewichtsklasse K8Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.
Erdspieß Typ L1Einschlagschaftrohr aus Ø 42 mm Rundrohr mit eingeschweißter Spitze,inkl. Tafelrohr mit 2 Schilderklemmen zum Befestigen von Schildern, einfache Montage der Schilder ohne separates Schaftrohr möglichAuszugslänge: 2,10 - 2,90 mAusführung: verzinkt

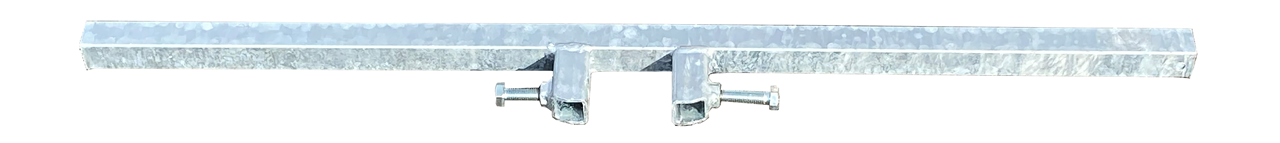

Stellagefür Verkehrszeichen, aus Vierkantrohr60 x 60 mm 1,50 m lang bzw. 50 x 50 mm 3 m, verschweißt auf eine Gesamtlänge von 4,50 m Ausführung: verzinkt

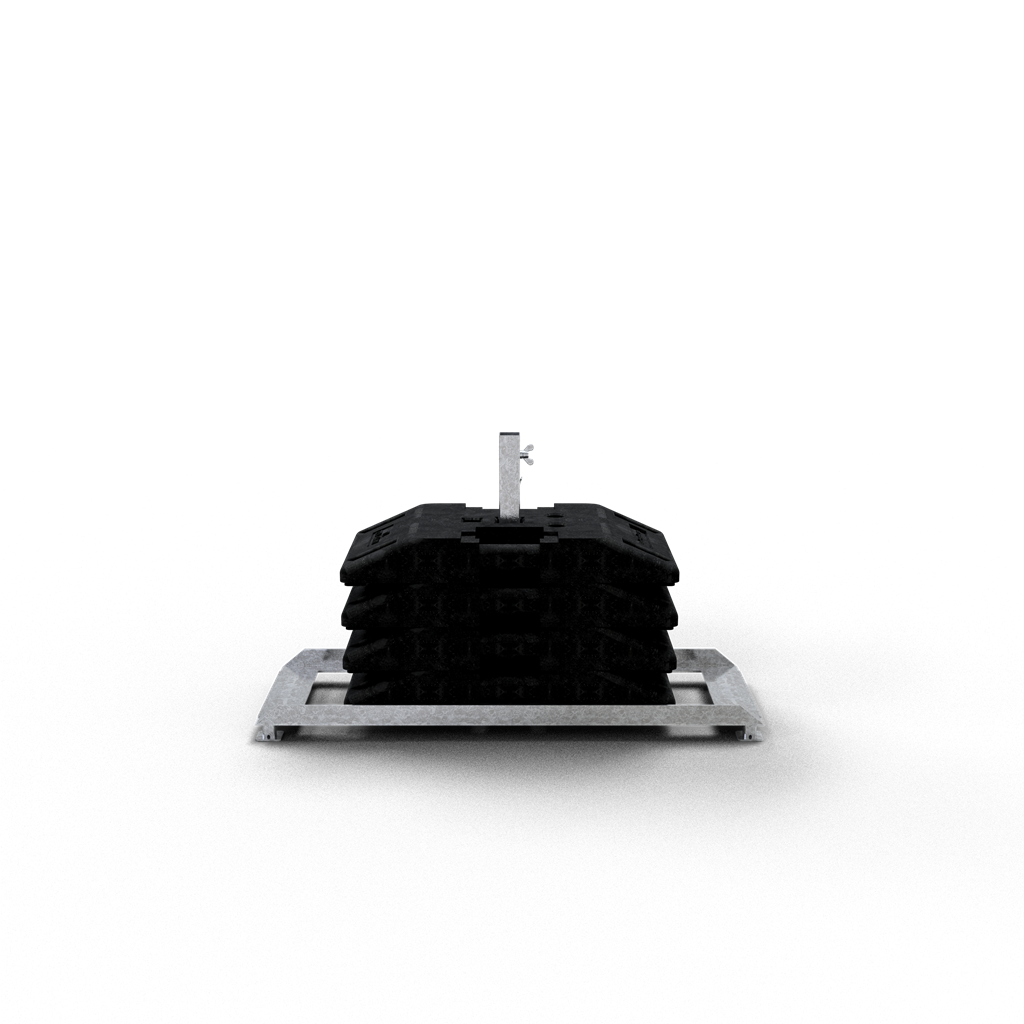

Schilderständer nach TL - Typ Highway·Aufnahme von Schaftrohren 40 x 40 mm + 60 x 60 mm ·werden mit 2 Stellschrauben fixiert ·kranbar·standfest durch 4 Füße·jeweils mit 4 K1-Fußplatten (28 kg/ 30 kg) pro Seite stapelbar·durch großen Bügel besondere Stabilität·Maße: 2150 x 620 mm·Gewichtsklasse K8Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

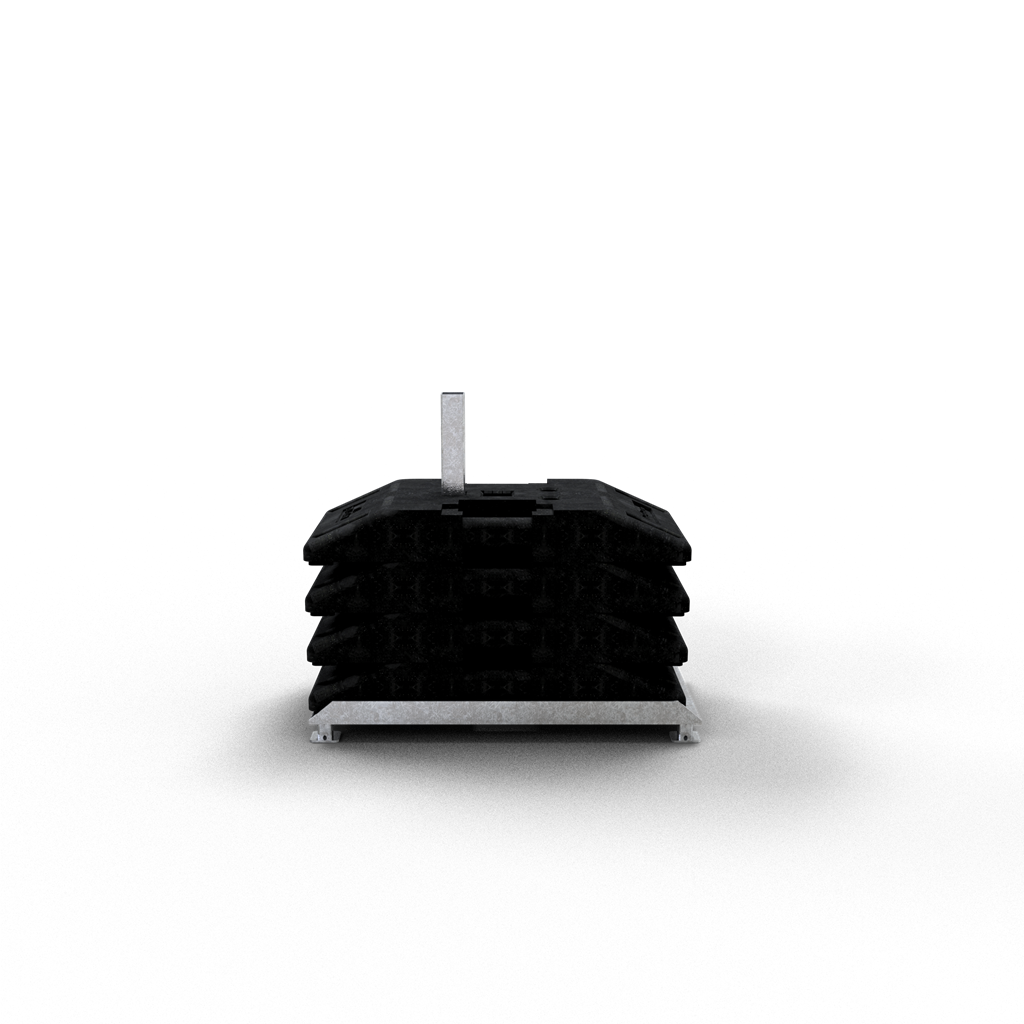

Schilderständer nach TL - Typ Provinz·Aufnahme von Schaftrohren 40 x 40 mm ·ohne Verschraubung ·kranbar·standfest durch 4 Füße·jeweils mit 4 K1-Fußplatten (28 kg / 30 kg) stapelbar ·Fußplatten werden über senkrechten Holm aufgesetzt und sind somit sicher fixiert·Maße: 810 x 450 mm·Gewichtsklasse K4Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

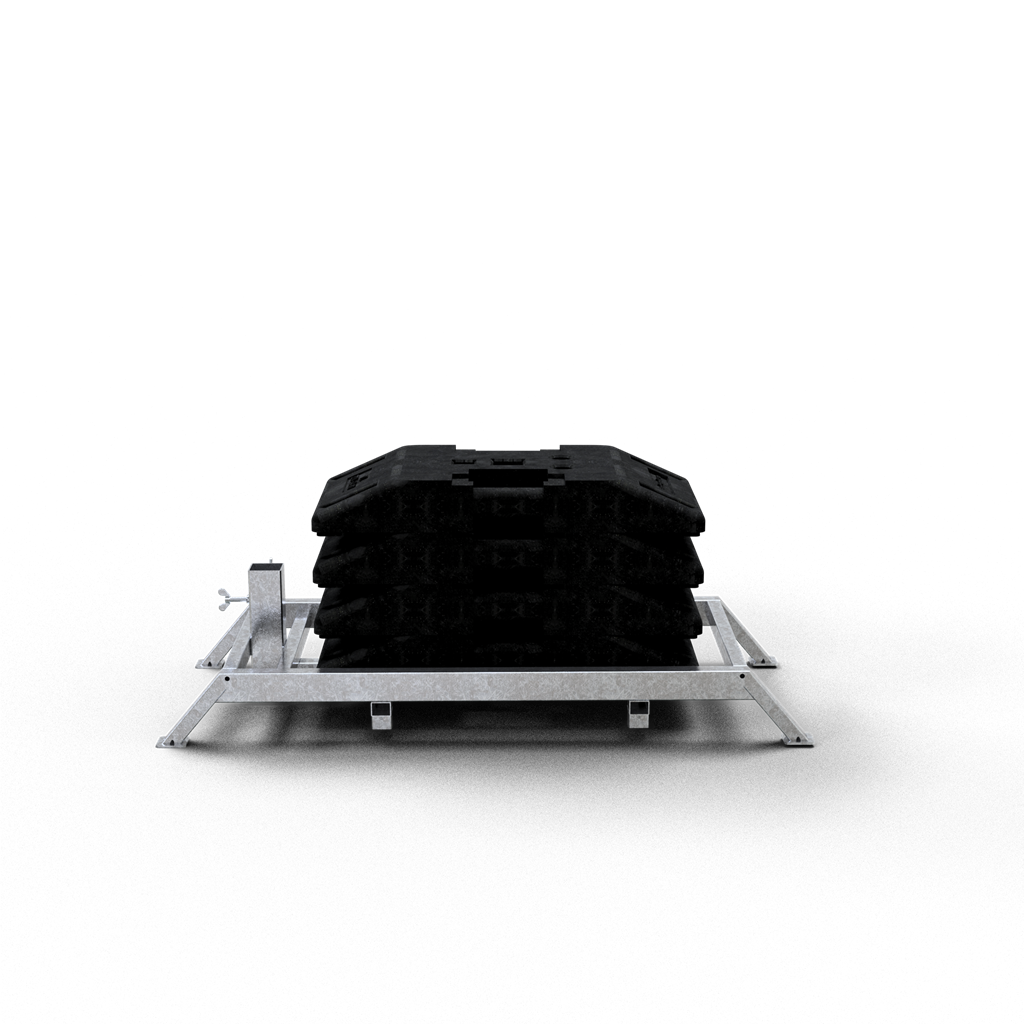

Schilderständer nach TL - Typ Road·Aufnahme von Schaftrohren 40 x 40 mm + 60 x 60 mm ·werden mit 2 Stellschrauben fixiert ·kranbar ·standfest durch 4 Füße ·Unterfahrhöhe von ca. 90 mm·jeweils mit 4 K1-Fußplatten (28 kg / 30 kg) stapelbar ·Fußplatten werden aufeinander gestapelt und sind durch Vertiefungen vor verrutschen gesichert·Maße: 1300 x 600 mm·Gewichtsklasse K4 Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

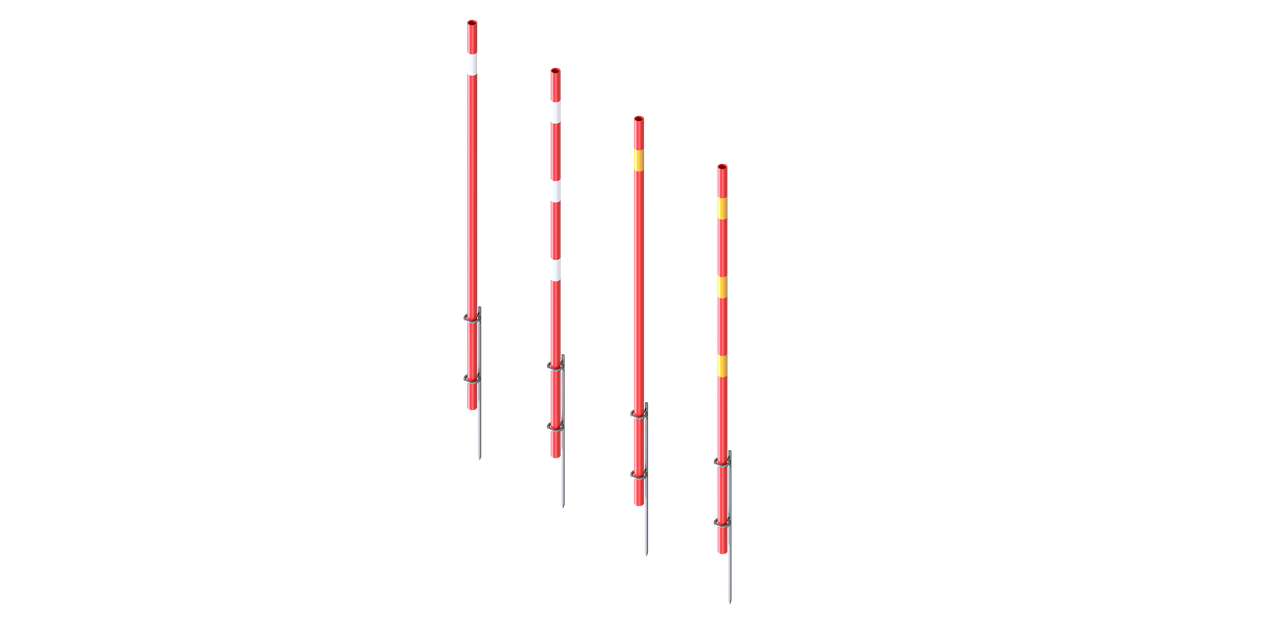

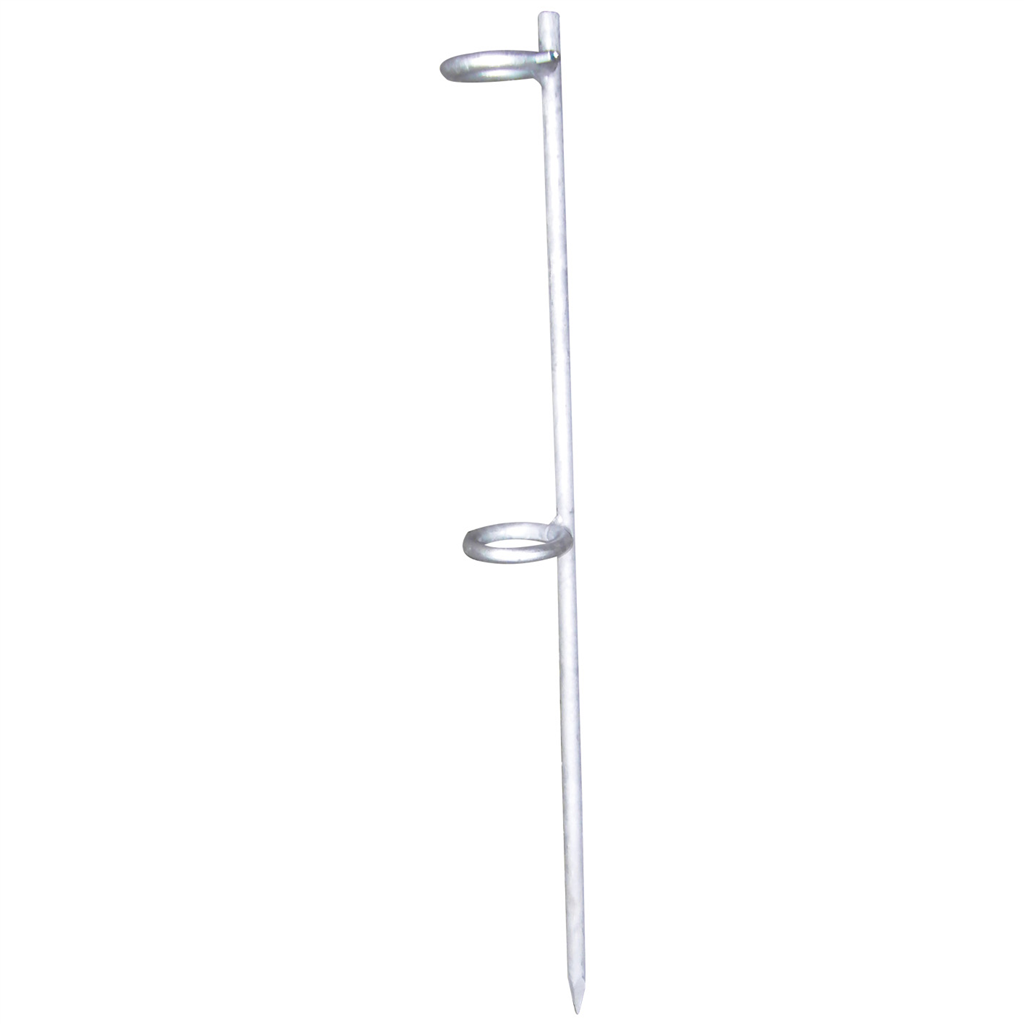

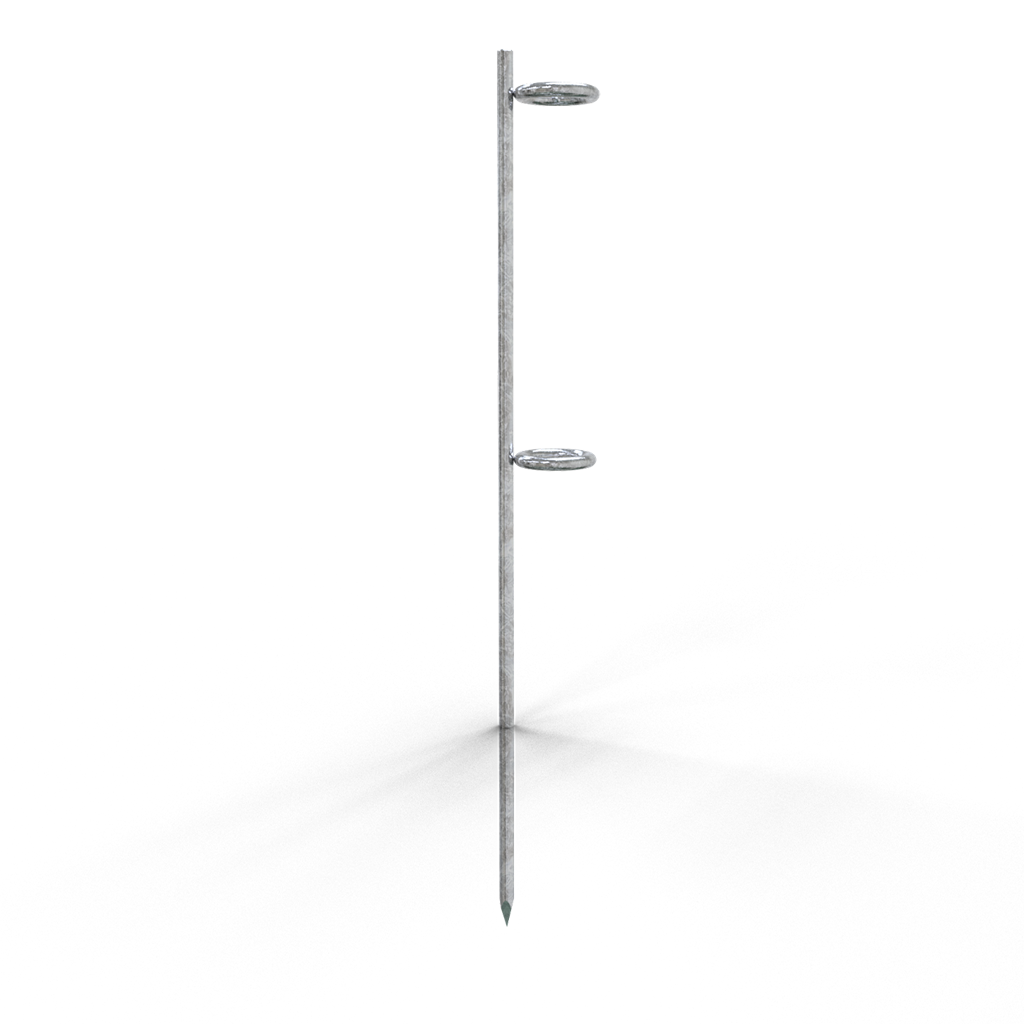

zur Abgrenzung von Verkehrswegen bei Schneefall,Scheestange aus Kunststoff Ø 42 mm, Höhe Überflur ca. 2,0 m, inkl. Reflektionsstreifen, zur Befestigung im Boden werden verzinkte Einschlageisen Ø 14 mm in den Boden eingeschlagenund das Kunststoffrohr in die Einsteckösen eingesteckt
zur Abgrenzung von Verkehrswegen bei Schneefall,Scheestange aus Kunststoff Ø 42 mm, Höhe Überflur ca. 2,0 m, inkl. Reflektionsstreifen, zur Befestigung im Boden werden verzinkte Einschlageisen Ø 14 mm in den Boden eingeschlagenund das Kunststoffrohr in die Einsteckösen eingesteckt
zur Abgrenzung von Verkehrswegen bei Schneefall,Scheestange aus Kunststoff Ø 42 mm, Höhe Überflur ca. 2,0 m, inkl. Reflektionsstreifen, zur Befestigung im Boden werden verzinkte Einschlageisen Ø 14 mm in den Boden eingeschlagenund das Kunststoffrohr in die Einsteckösen eingesteckt

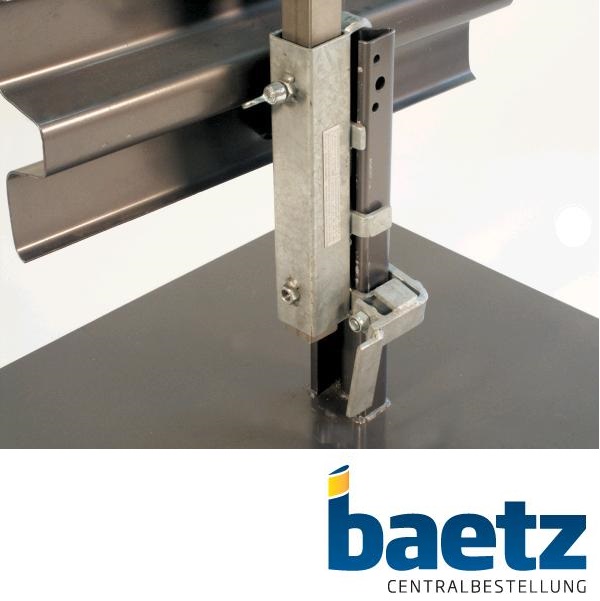

Schutzplankenhalter, Leitplankenhalter für Rundrohre und Vierkantrohre, 3 Ausführungen 40/40 mm, 60/60 mm und beide Varianten
nach TL-Aufstellvorrichtung 97
für Rundrohre bis Ø 60 mm und Vierkantrohr bis 60/60 mm
für Rundrohre bis Ø 40 mm und Vierkantrohr bis 40/40 mm
für Rundrohre bis Ø 40 mm, Vierkantrohr bis 40/40 mm / Rundrohre bis Ø 60 mm, Vierkantrohr bis 60/60 mm
feuerverzinkter Stahl
Gewicht: 5 kg
Abmessungen: 490 mm x 205 mm x 185 mm
Bemaßung (siehe Downloadbereich unten)

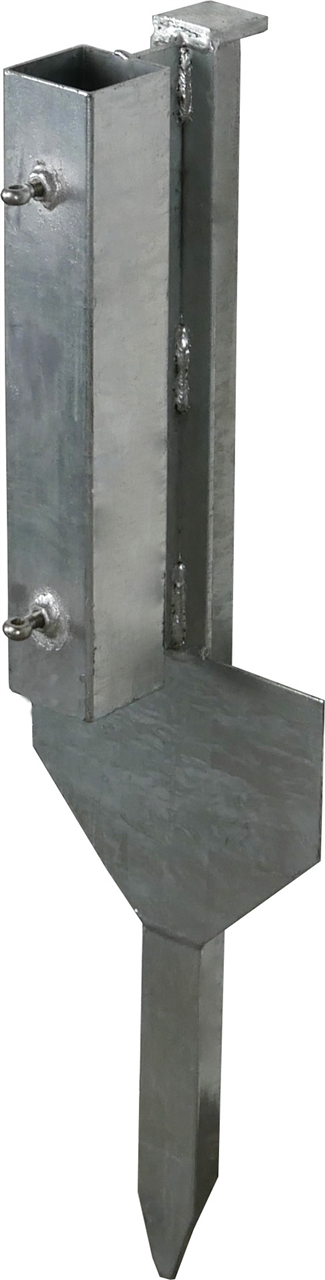

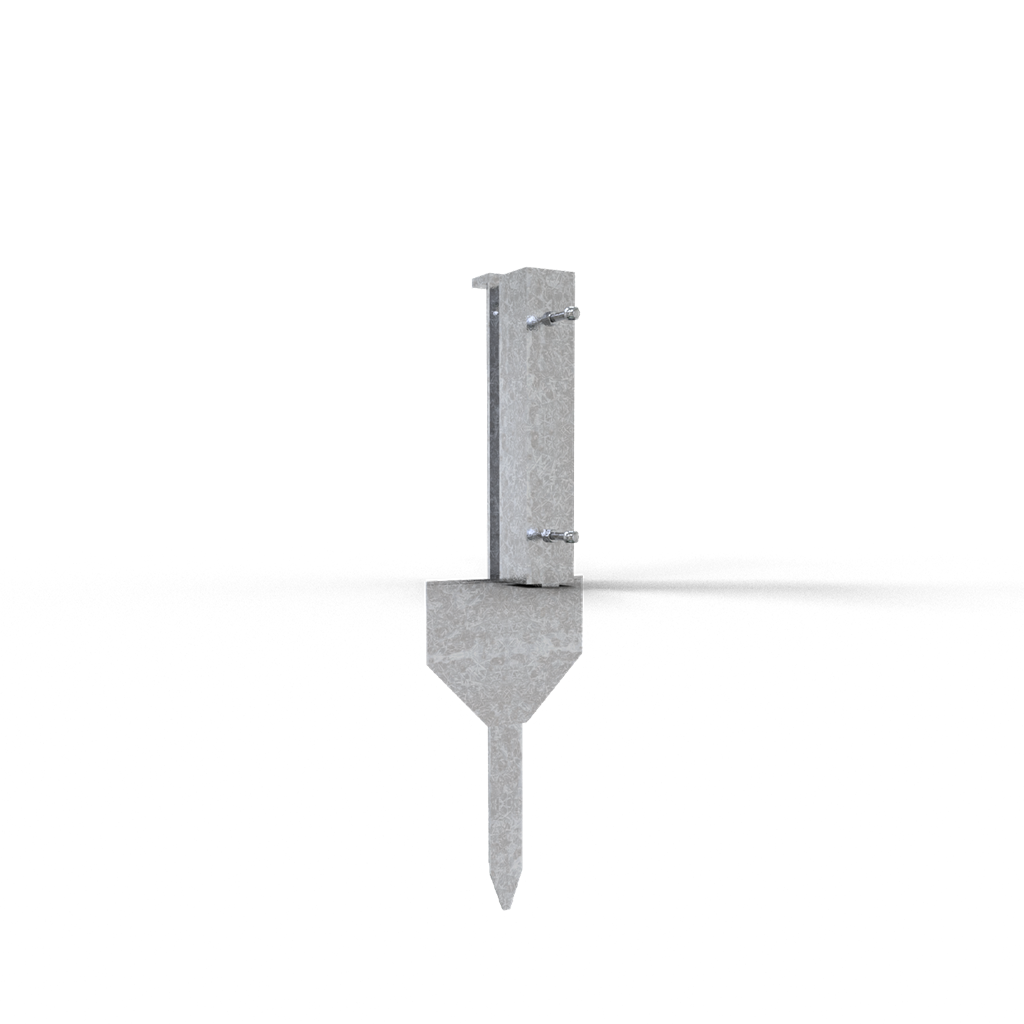

Erdspieß nach TL - Typ Standard 60zum Einstecken von 60 x 60 mm undØ 60 mm Schaftrohren, angespitztes T-Profilmit aufgeschweißtem Schlagblech zum Einschlagen ins Erdreich, ein Trapezblech sichert den Erdspieß gegen Torsion, 2 Stellschrauben fixieren das Schaftrohr im AufnahmestutzenEinschlagtiefe: 460 mmAusführung: verzinkt

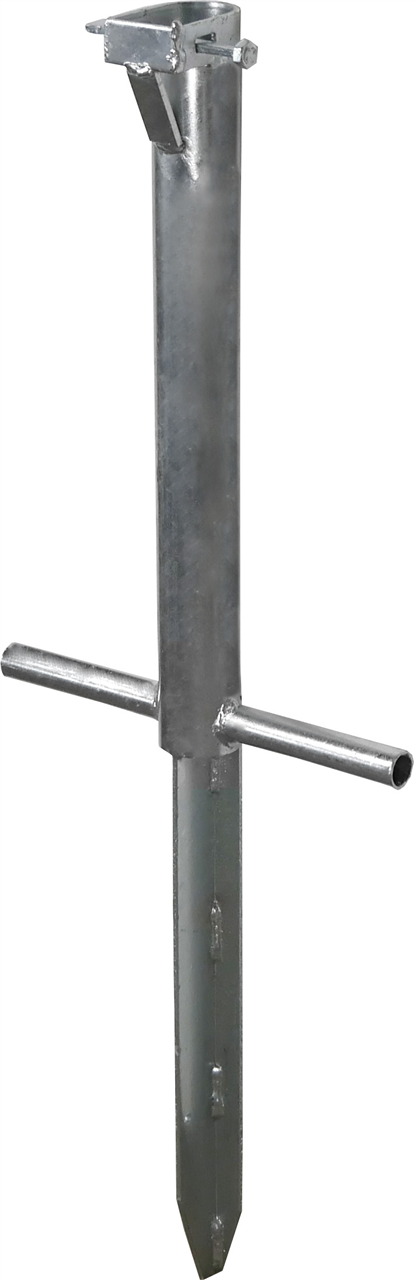

Erdspieß - Typ S N1zum Einstecken von Rundrohren bis Ø 50 mm, angespitztes T-Profil mit aufgeschweißtem Aufnahmestutzen zum Einschlagen ins Erdreich, 2 Querrohre sichern den Erdspieß gegen Torsion, das Rundrohrkann mittels eines Keils im Aufnahmestutzenfestgeklemmt werdenAusführung: verzinkt

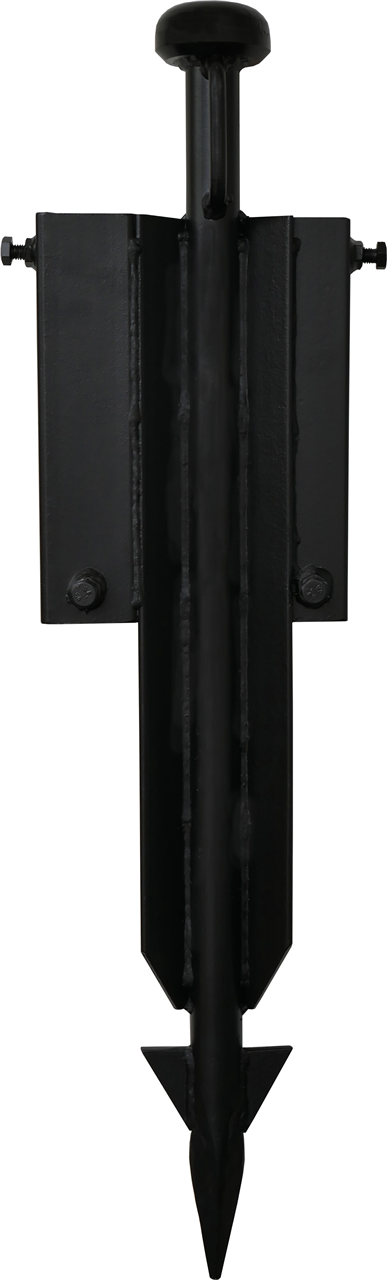

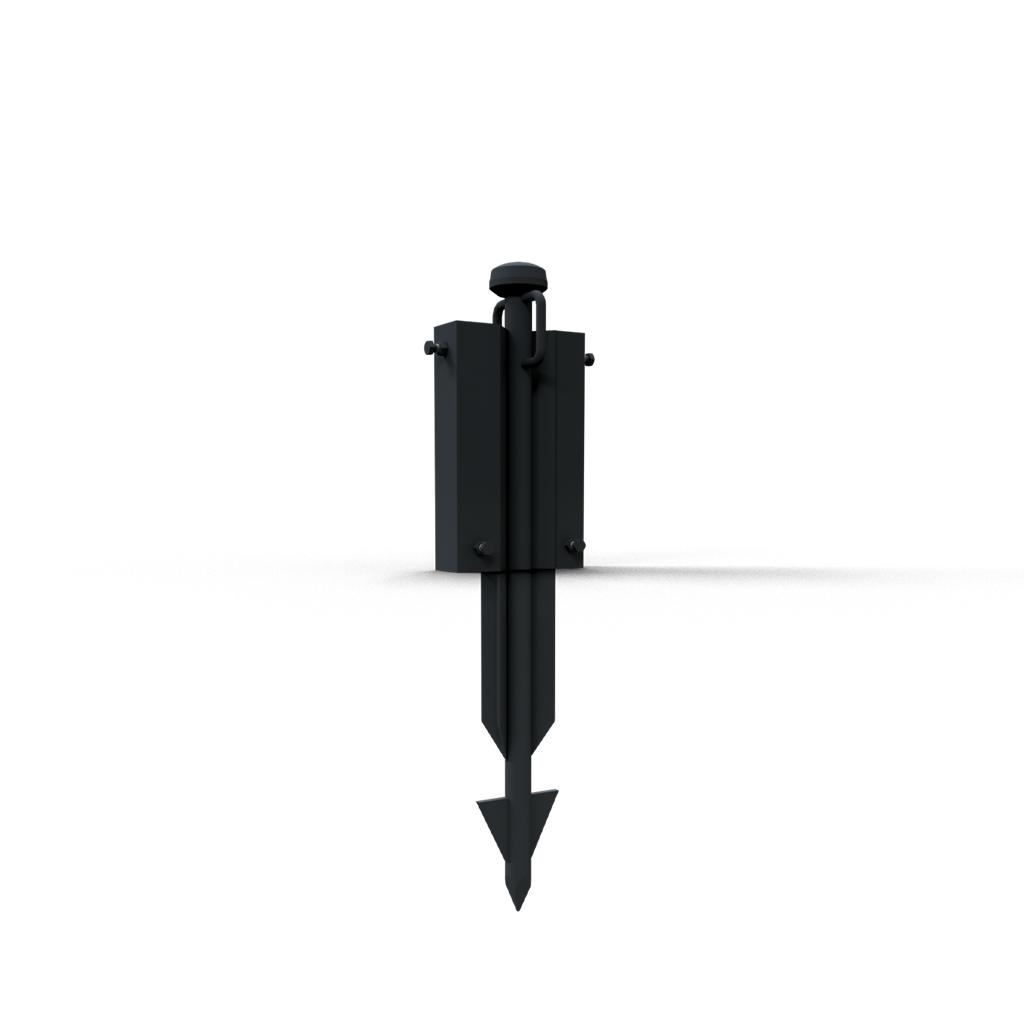

Erdspiess - Typ S massive Ausführung aus 40 mm Rundeisen gearbeitet, mit Kopf zumsicheren Einschlagen, für 40 x 40 mm und 60 x 60 mm Schaftrohre, inkl. Inbusschrauben zur Sicherung der Schaftrohre, zum herausziehen des Erdspießes sind 2 Bügel angeschweißtGesamtlänge ca. 1,00 mAusführung: schwarz lackiert

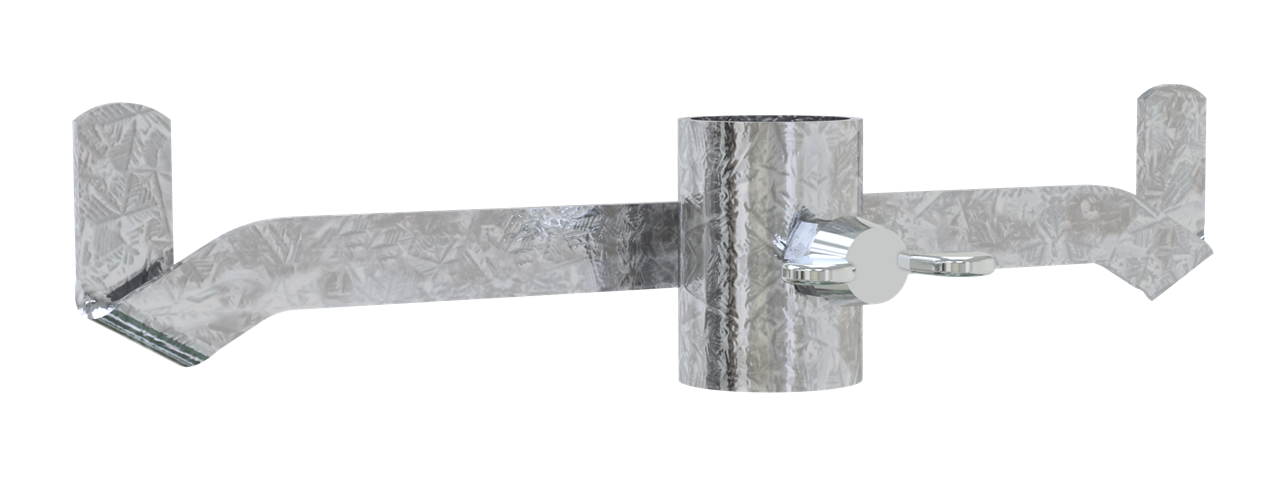

Leitplankenhalterung nach TL - Typ 3zur Befestigung an der Schutzplanke„Sigma “(Superrail, Sigma, IPE 100)und zur Aufnahme von 40 x 40 mm und 60 x 60 mm Schaftrohren, mit seitlichem Ausleger (Länge: ca. 580 mm) Ausführung: verzinkt

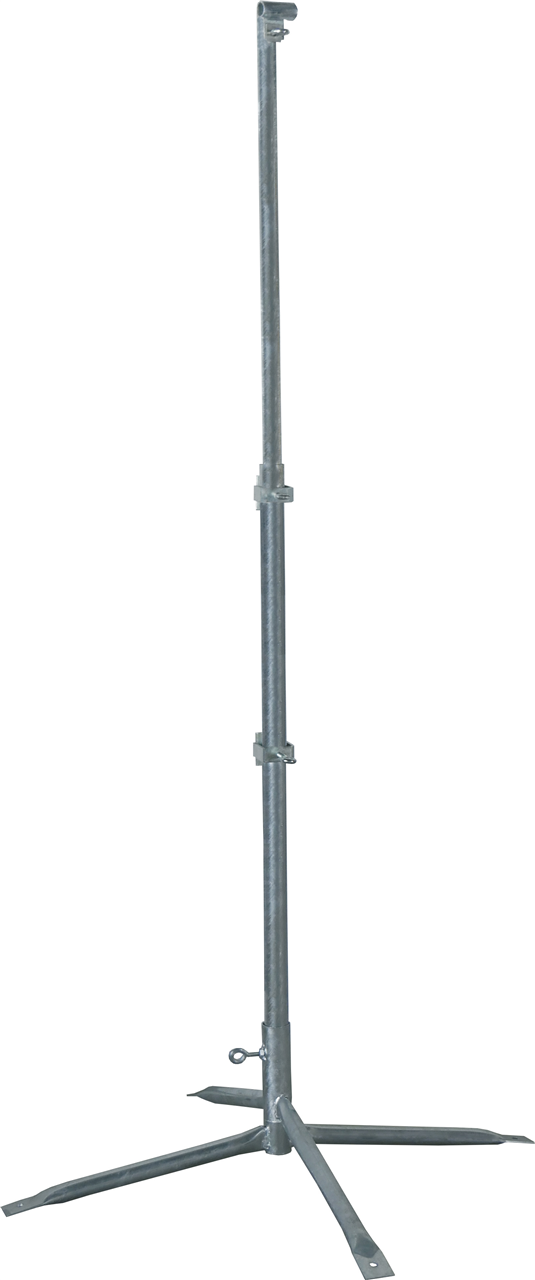

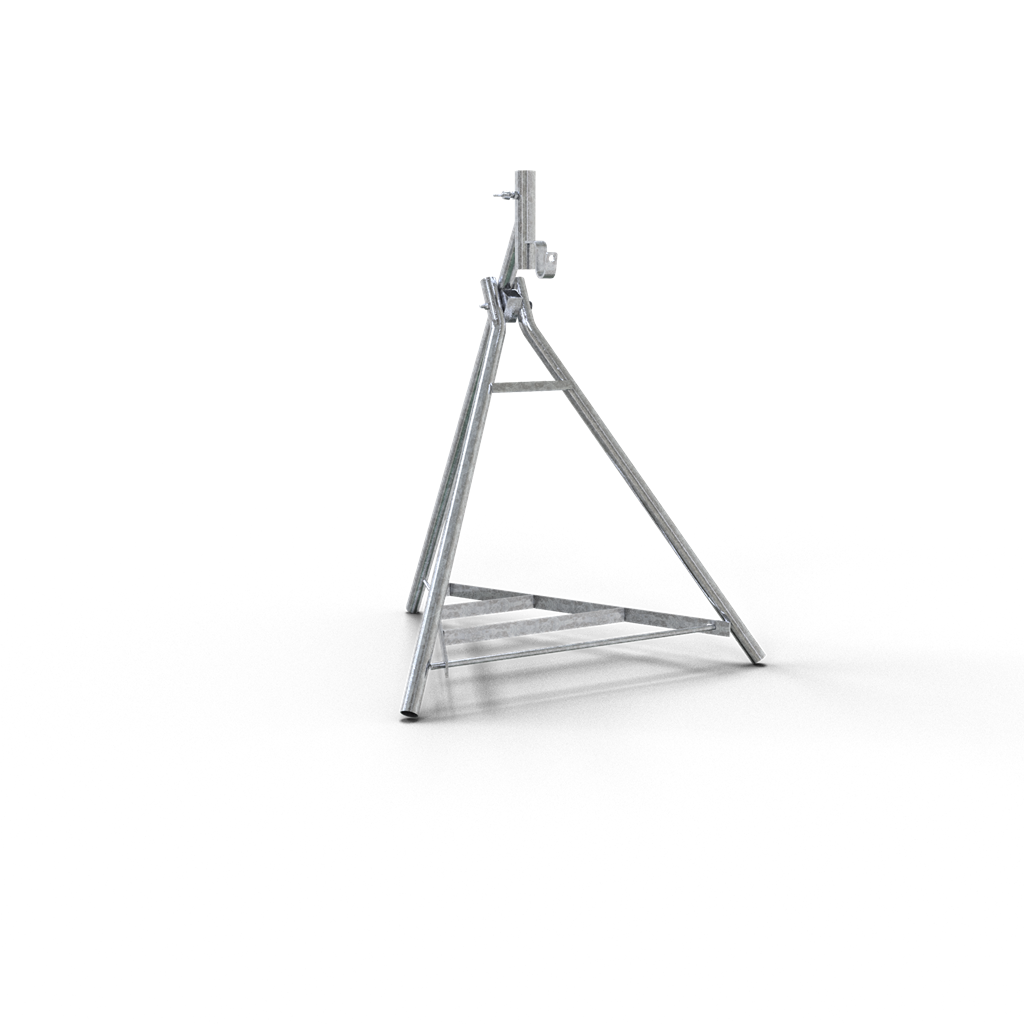

Signalständer mit LampenhalterungStahlkonstruktion aus Rundrohr Ø 33,7 mmund robustem Flachstahl, mit Aufnahmemöglichkeit aus Rundrohr 42,4 mm x 200 mm inkl. Flügelschraube zur Fixierung von Schaftrohr Ø 33,7 mmAusführung: verzinkt
Schilderklemmezum Befestigen an Schaftrohr aus Rundrohr Ø 33,7 mm, mittels Flügelschraube fixierbar, hält das zu befestigende Schild jeweils von oben und unten, pro Schild werden 2 Schilderklemmen benötigteinsetzbar in Kombination mit Signaltafelständer Ausführung: verzinkt
