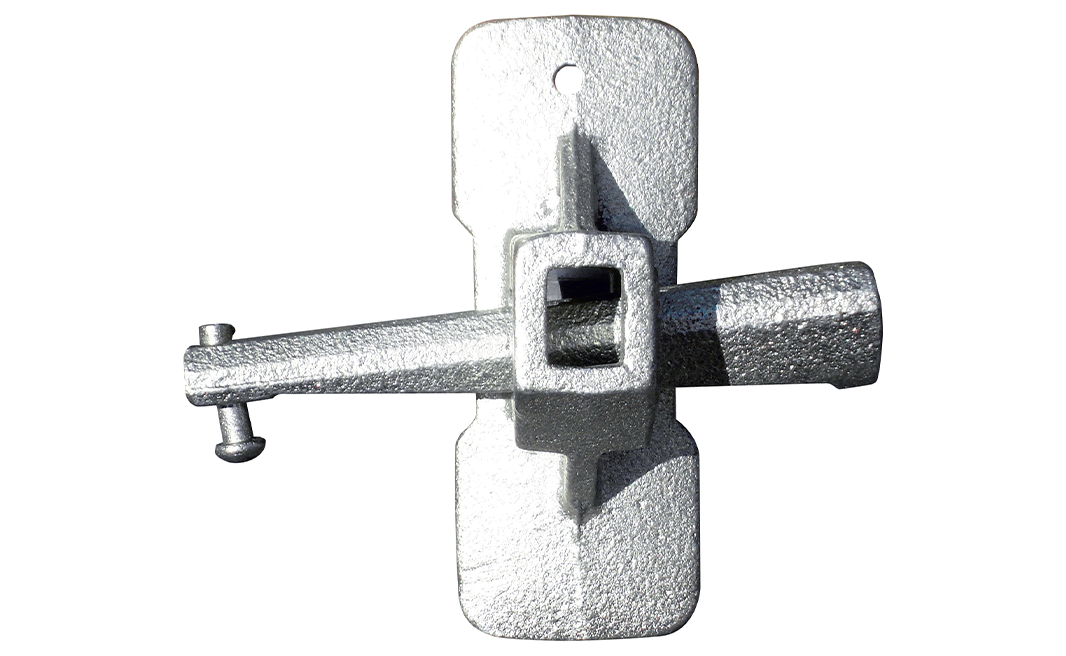

Keilspannschloss „Guss“
Keilspannschloß aus Guß ·verzinkt für Spanndrähte 8-12mm ·Grundplatte: 100mm x 40mm

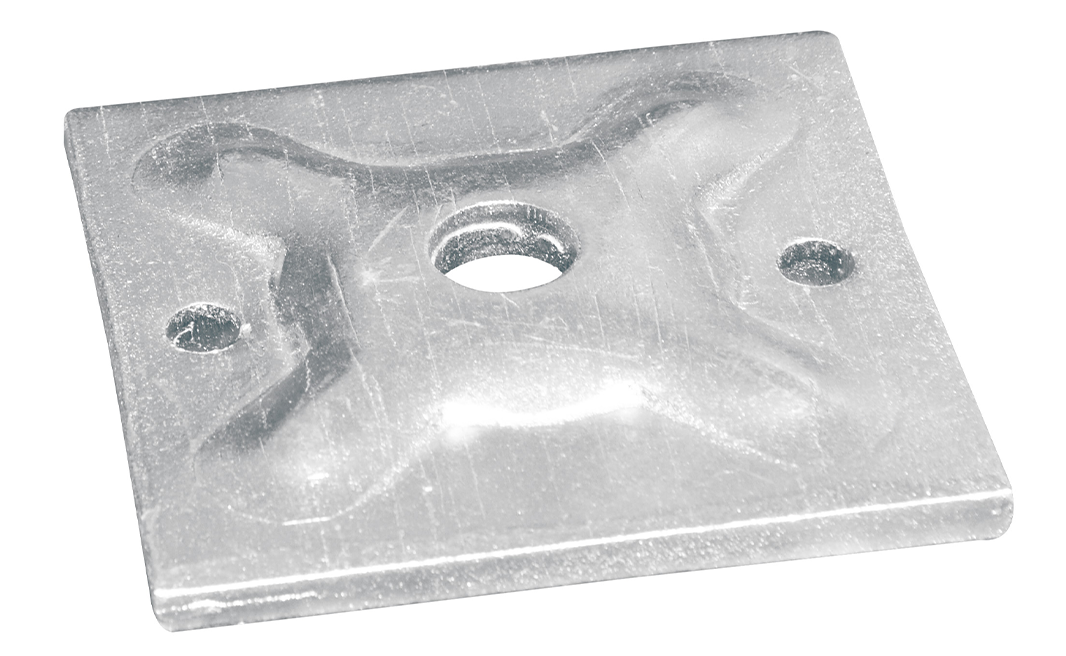

Gegenplatte / Unterlagsplatte
Gegenplatte / Unterlagsplatte In Verbindung mit Flügelmutter dient sie zur Lastabtragung aus dem Ankerstab bei Holz- und Stahlgurtung. ·für Stahlgurte 120 x 120 x 10 mm ·für Ø 15 mm Ankerstab

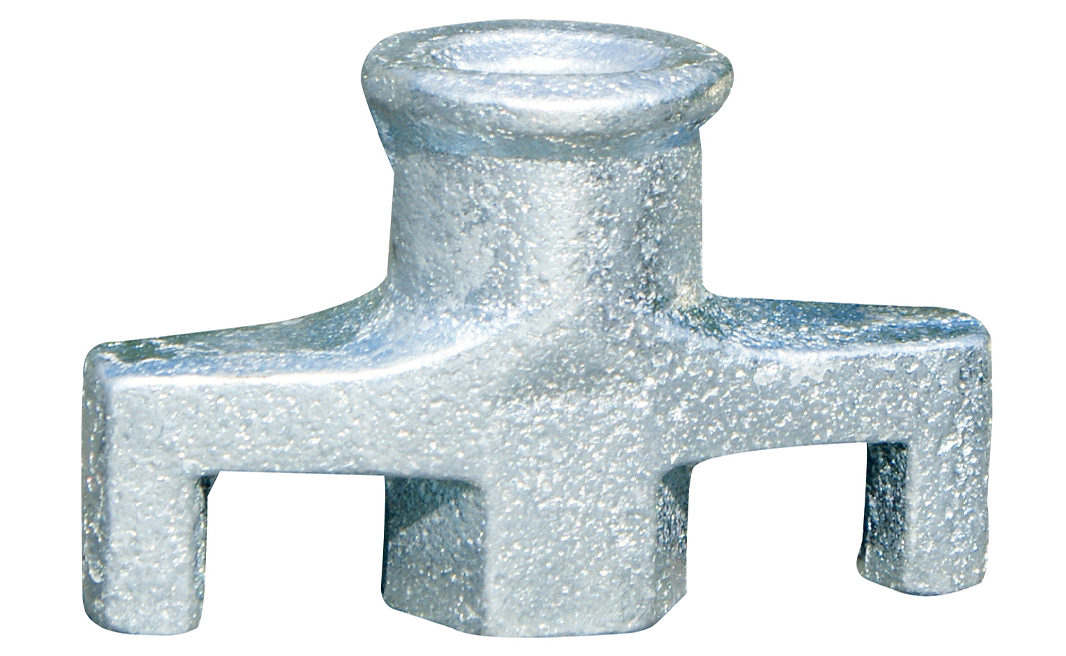

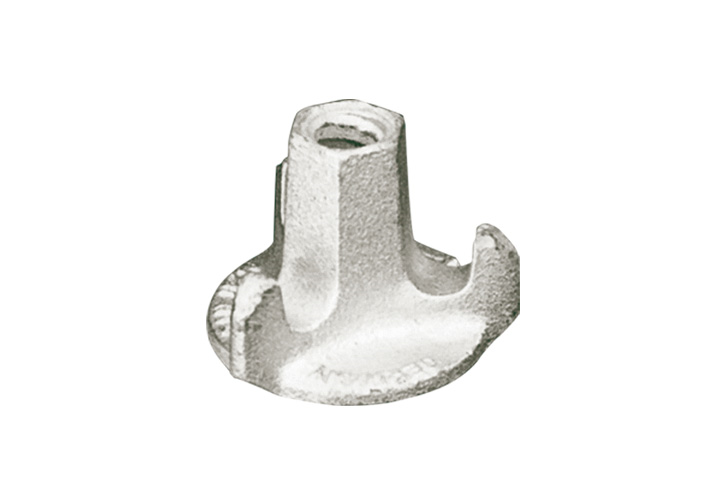

Flügelmutter
Flügelmutter ·verzinkt ·für Ankerstäbe Ø 15 mm (in Verbindung mit der Unterlagsplatte ·Belastungsgrenze: 150 - 175 kN ·Sechskant SW 27

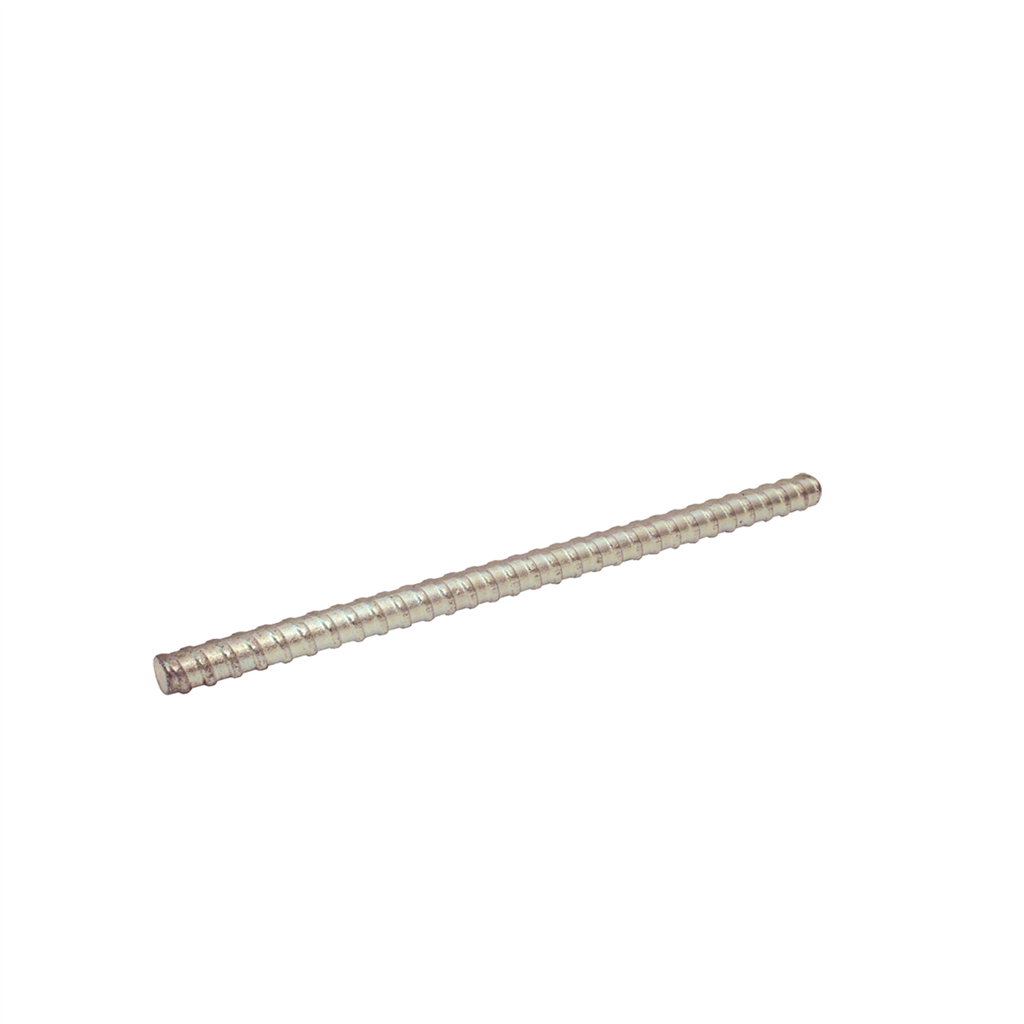

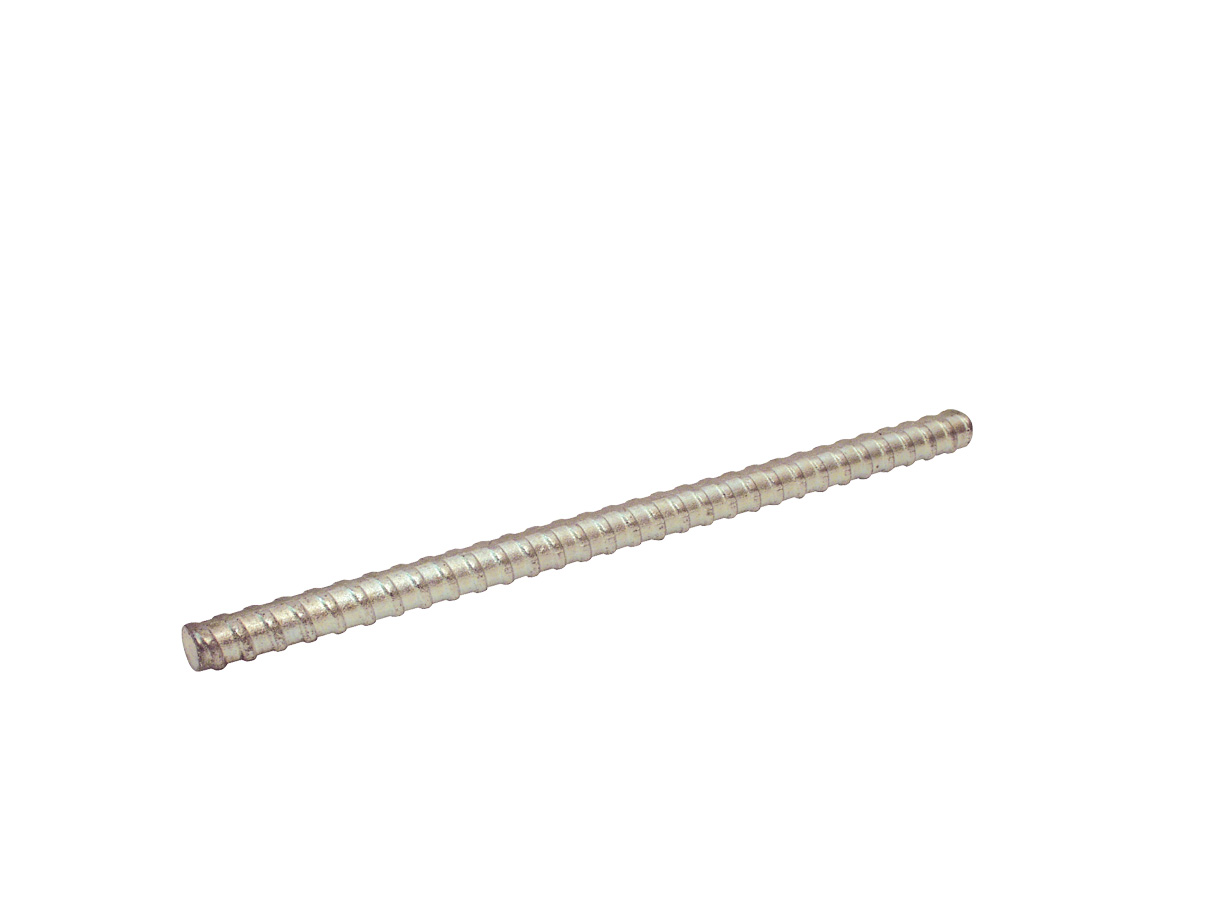

Schake 11310 Rollgewindestab Ø 15mm roh Länge: 5800 mm
Rollgewindestab Ø 15 mm ·gerolltes Gewinde·biegbar·Pzul. 85 kN·alle Längen in roh und verzinkter Ausführung ·Gebrauchslast 85 kN·Bruchlast 170 kN·Außenmaß 17 mm·Kernmaß 15 mm·Steigung 10 mm

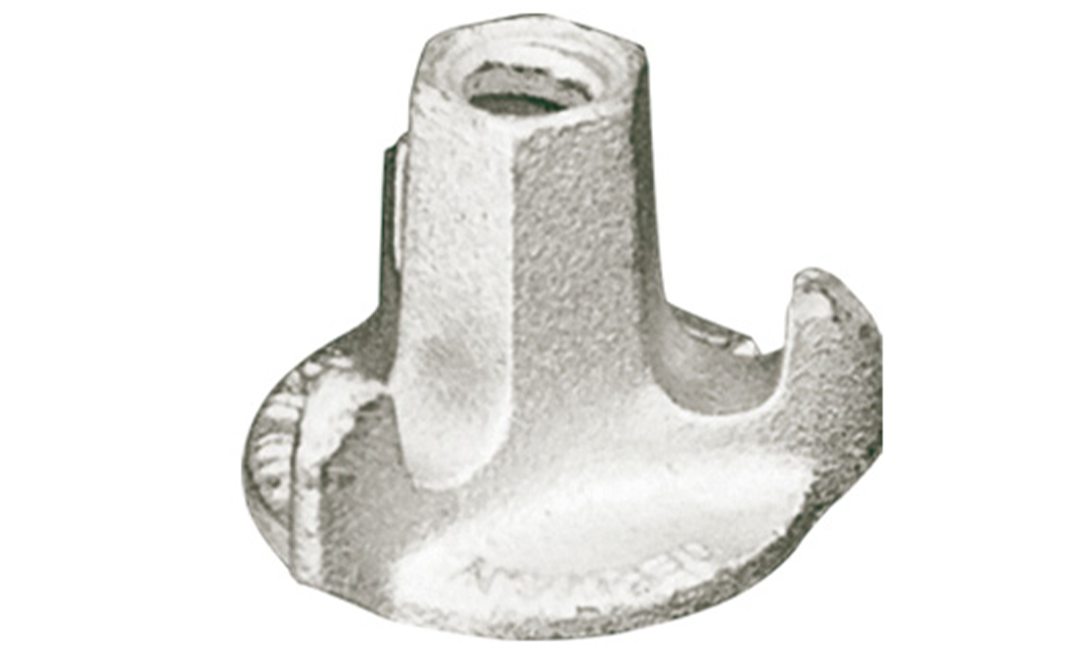

Schake 113013 Flügelmutter Flansch SW 27 Flansch Ø 100mm, verzinkt
Flügelmutter Flansch·SW 27·aus Guss·bevorzugt einsetzbar für Rasterschalung·Belastung Pzul. 90 kN (DIN 18216)

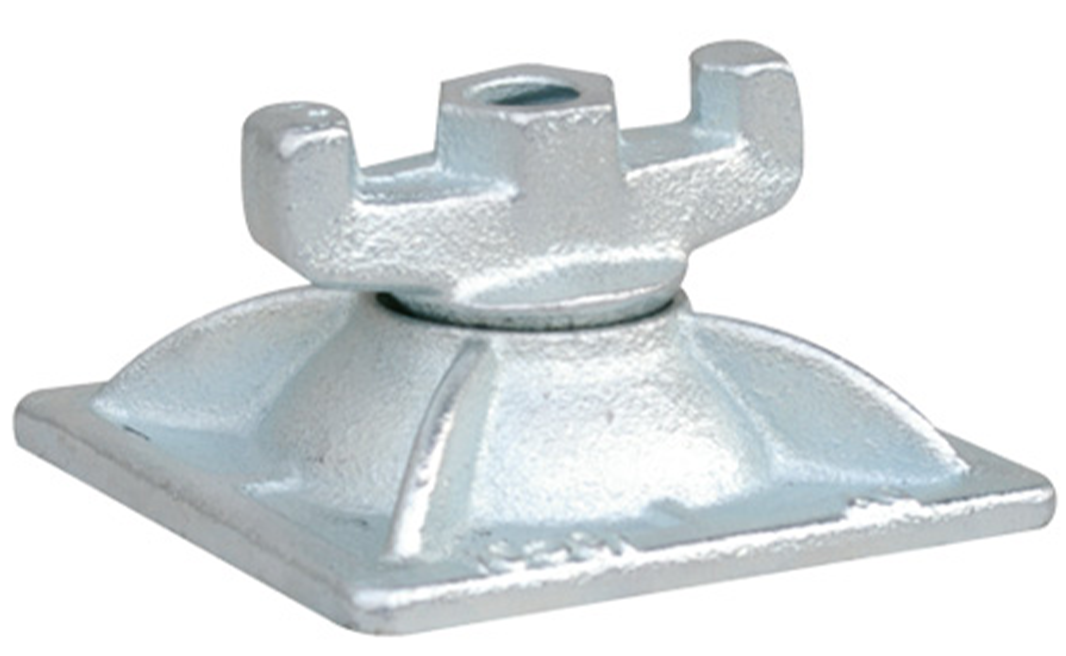

Kombi-Platte 1 teilig + beweglich
Kombi Platte ·8F 12/12 ·verzinkt ·für Ankerstab 15mm ·90 kN Gebrauchslast (DIN 18236)

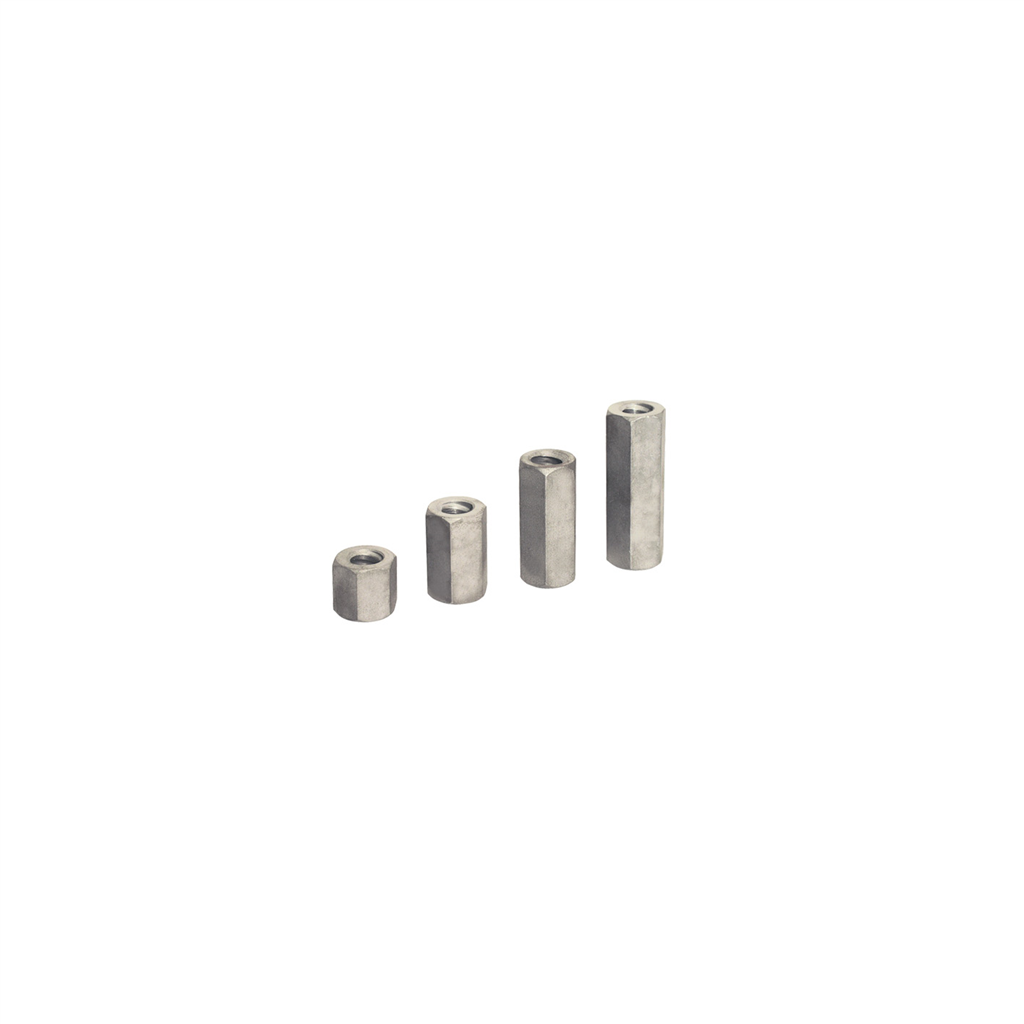

Schake 11304 Sechskantmuttern SW30 Länge: 30 mm
Sechskantmuttern ·SW30·aus St52.3·für Rollgewindestab 15 mm
Schake 10180 Exzenterklemme „Schalblitz“ ohne angeschweißte Verstärkungsecke rot lackiert
Exzenterklemme „Schalblitz“·für Spanndrähte von 5 mm - 10 mm·belastbar bis 2.500 kg·Grundplatte 110 mm x 75 mm

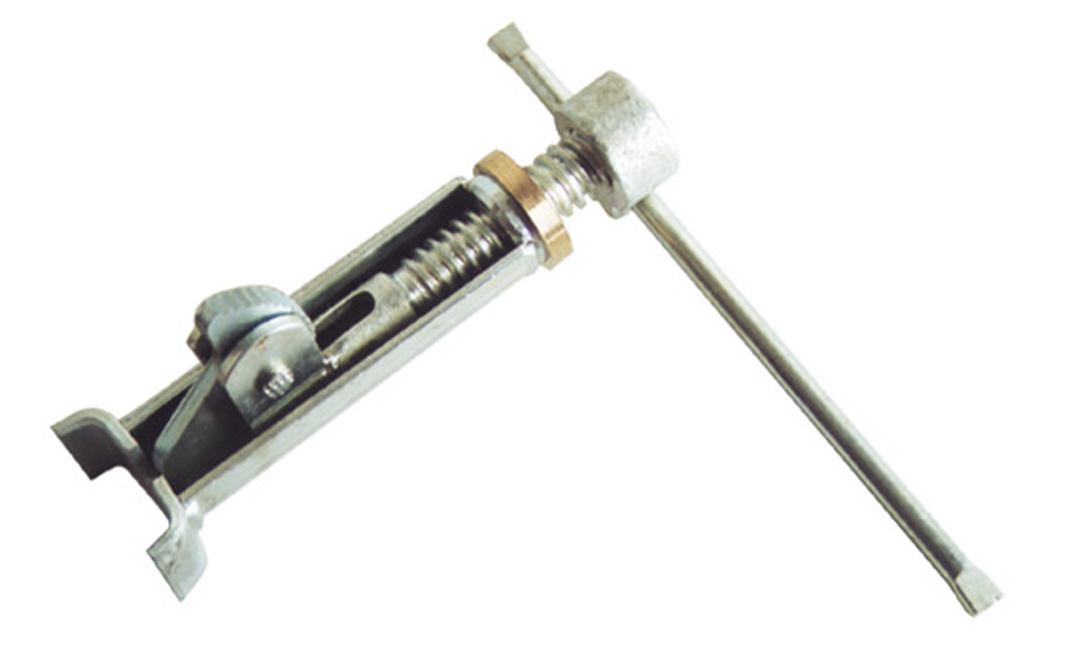

Spindelspanner
Spindelspanner ·verzinkt ·für alle Keilklemmschlösser und Exzenterklemmen ·auch an Innenwinkeln von Schalungen einsetzbar ·axial verschiebbarer Hebel

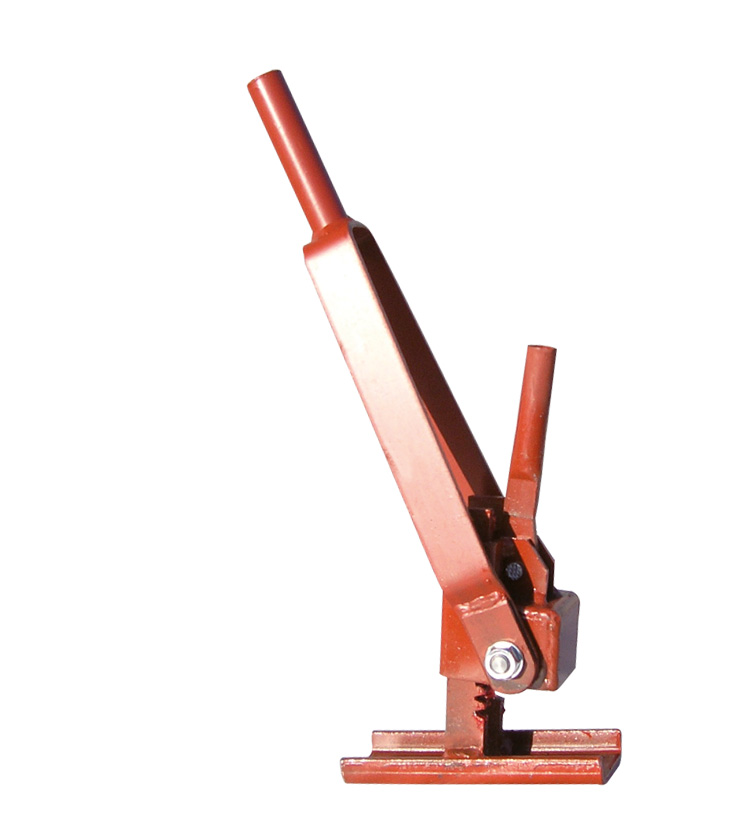

Zahnstangenspannhebel
Zahnstangenspannhebel ·lackiert ·für alle Exzenterklemmen ·sehr robuste Ausführung

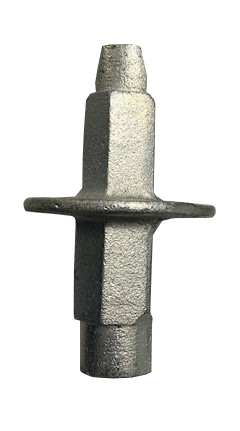

Wassersperre
Wassersperre ·für Spannstab Ø 15 mm ·roh ·Pzul. 90 kN

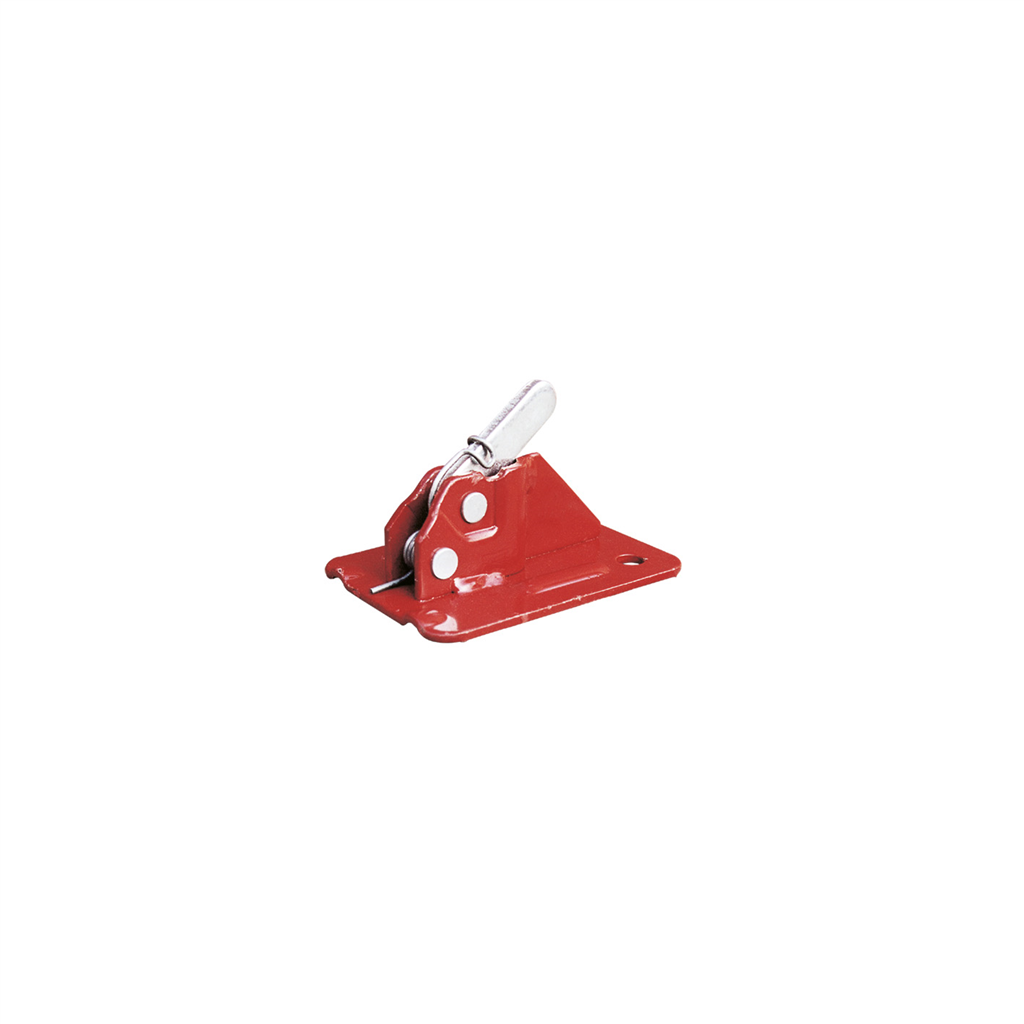

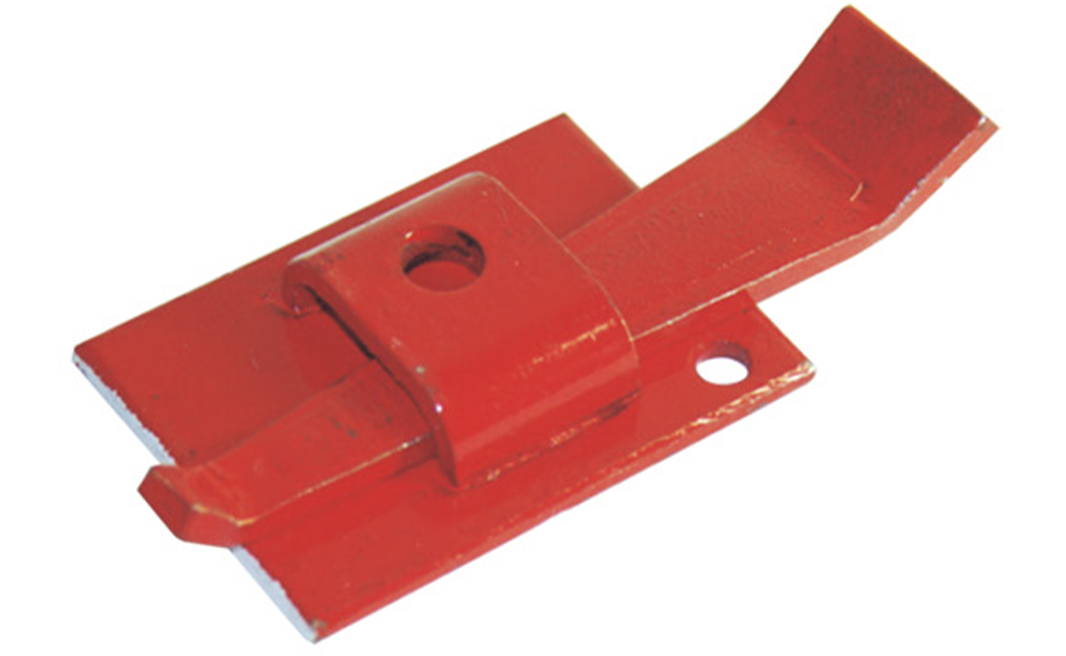

Keilspannschloß „Schalfix“
Keilklemmschloß „Schalfix“ ·für Spanndrähte von 5 - 8 mm ·Grundplatte 90 x 60 mm ·rot lackiert
Aussparungsschalwinkel
Aussparungsschalwinkel Zur Aufnahme von Schaltafeln- und brettern zur Herstellung von Aussparungen innerhalb des Schalbereichs. ·Höhe 500 mm ·Schenkelmaße Außenwinkel 72 x 72 mm ·Innenwinkel 62 x 62 mm ·Schaltafel- bzw. brett wird mittels Flügelmutter auf Rollgewindestab festgeklemmt ·verzinkt

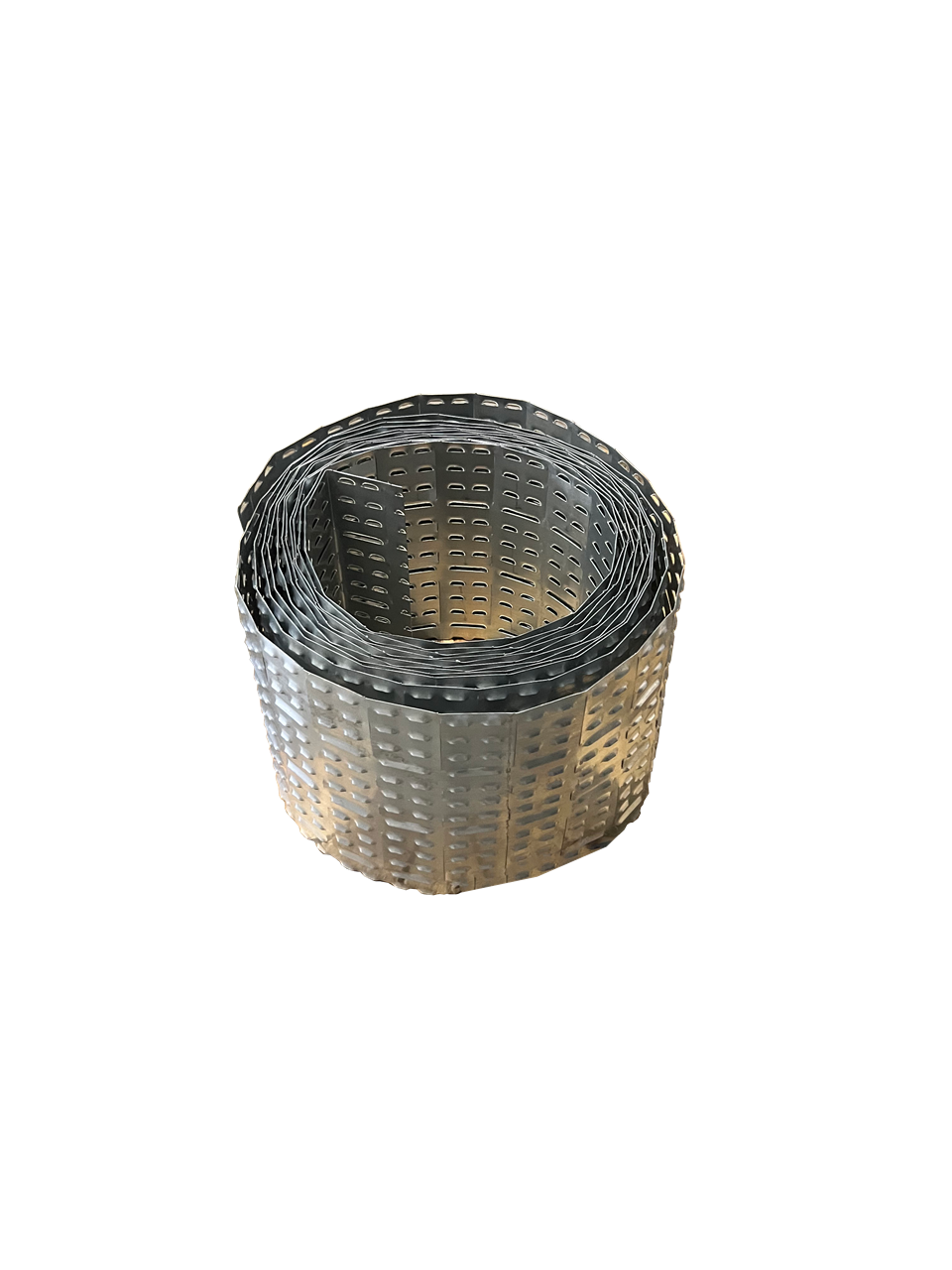

Schake 102220 Schalband Höhe: 200 mm
Schalband zur Herstellung von Aussparungen mit flexiblen Konturen innerhalb des Schalbereichs, aus verzinktem Stahlblech auf 10 m Rolle
