Variante:
verzinkt

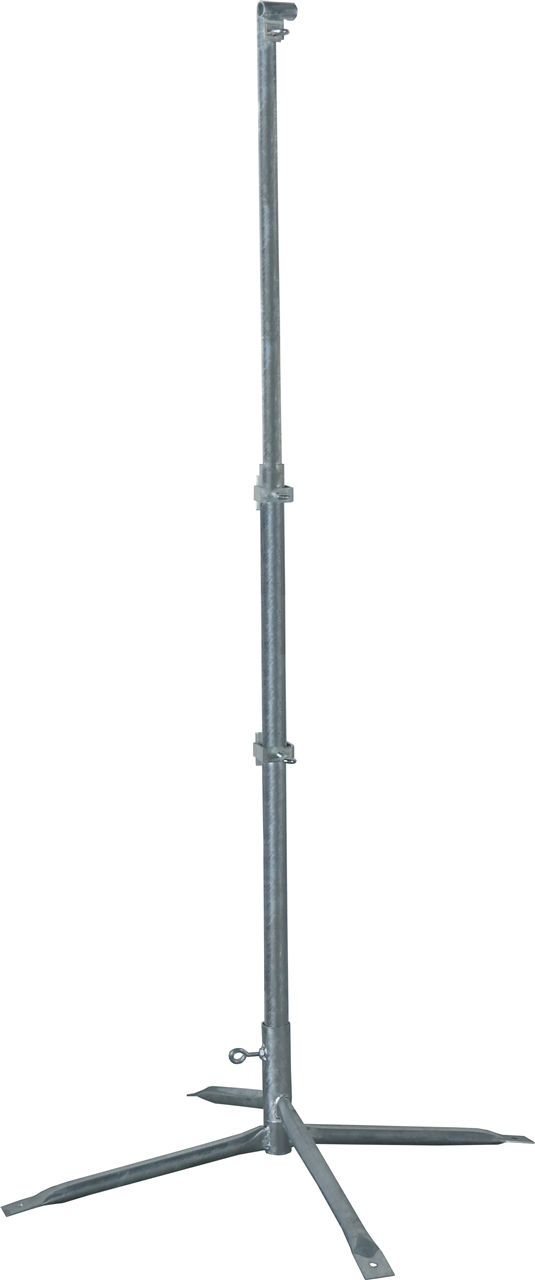

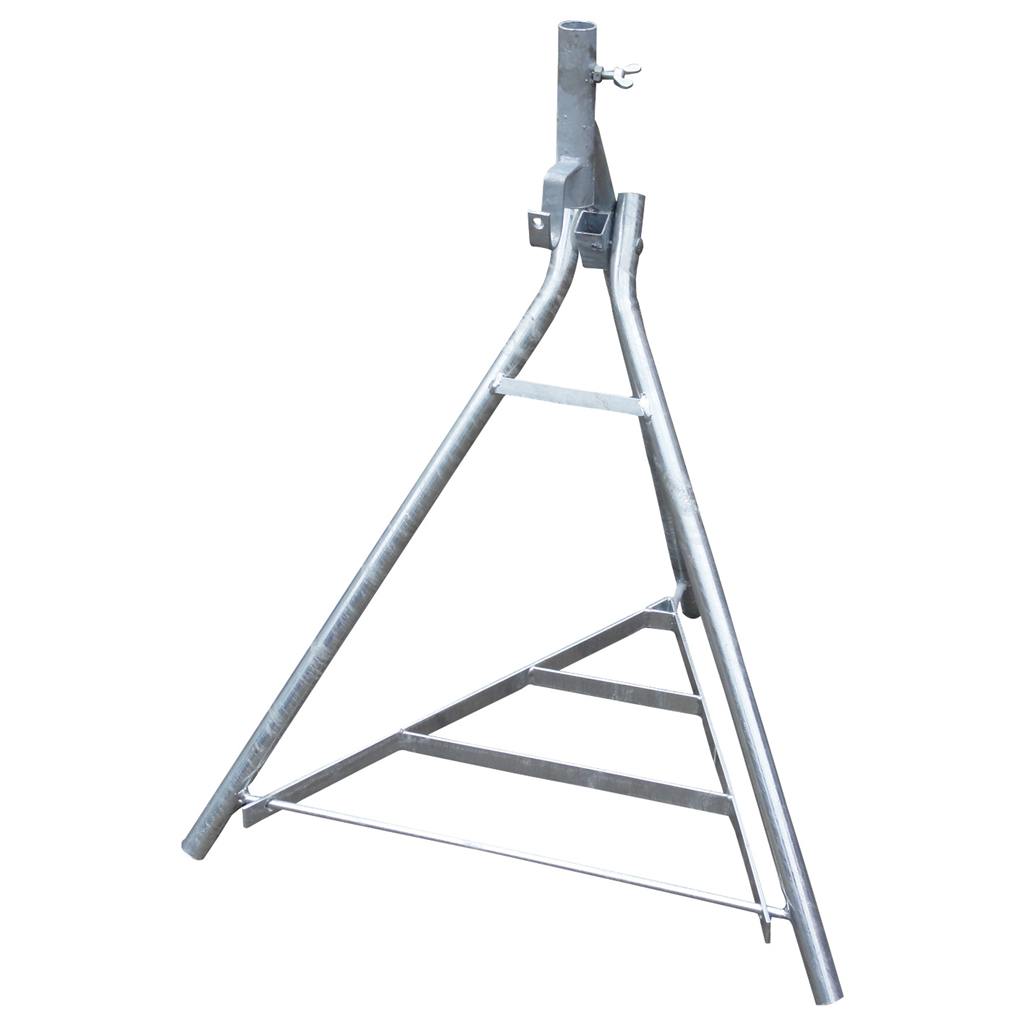

Schake Vorwarnständer zum Aufschrauben von VerkehrszeichenBei runden Verkehrsschildern sind bis zu Ø 750 mm und bei dreieckigen bis 900 mm Seitenlänge möglich, mit Einsteckvorrichtung für eine Warnfahne enthalten, zusammenklappbar Ausführung: feuerverzinkt
Erdspieß nach TL - Typ Standard 40zum Einstecken von 40 x 40 mm und Ø 42 mm Schaftrohren, angespitztes T-Profilmit aufgeschweißtem Schlagblech zum Einschlagen ins Erdreich, ein Trapezblech sichert den Erdspieß gegen TorsionEinschlagtiefe: 490 mmAusführung: verzinktEigenschaften:

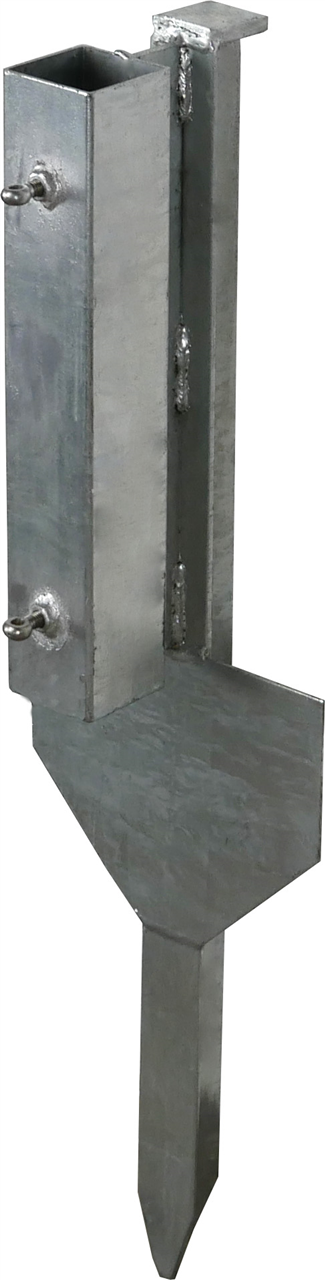

Erdspieß nach TL - Typ Standard 60zum Einstecken von 60 x 60 mm undØ 60 mm Schaftrohren, angespitztes T-Profilmit aufgeschweißtem Schlagblech zum Einschlagen ins Erdreich, ein Trapezblech sichert den Erdspieß gegen Torsion, 2 Stellschrauben fixieren das Schaftrohr im AufnahmestutzenEinschlagtiefe: 460 mmAusführung: verzinktEigenschaften:

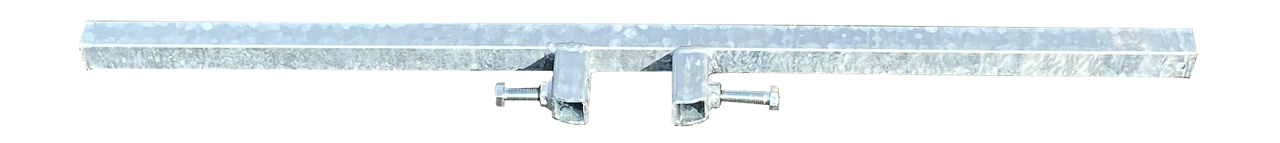

Schutzplankenhalter, Leitplankenhalter für Vierkantrohre, 40/40 mm, 60/60 mm
Die vielseitige und robuste baetz TL-geprüfte Leitplankenhalterung Typ 2 für Super-Rail, Sigma oder IPE 100 -Schutzplankenpfosten wird aus verzinktem Stahl hergestellt. Eine Aufstellvorrichtung / Universalständer für alle gängigen Leit- und Stahlschutzplanken auf Straßen und Autobahnen. Zur Befestigung und Aufstellung von mobilen und temporären Verkehrszeichen mit Vierkantpfosten 40/40 mm und 60/60 mm bietet der Verkehrszeichenständer im Einsatz vor Ort große Flexibilät. Dafür sorgt die Halterung für alle gängigen Leitplankenstandpfosten der Typen IPE 100, Sigma und Super-Rail.
Ein weiterer Vorteil dieser flexiblen TL-Leitplankenhalterng Typ 2 liegt in der doppelten Schaftrohraufnahme für zwei Größen: Für die Abmessungen 60 x 60 mm und 40 x 40 mm nebeneinander. Die TL-geprüfte Schutzplankenhalterung von baetz centralbestellung für sämtliche Leitplanken lässt sich leicht und einfach bei fließendem Verkehr anmontieren. Als Schaftrohrbefestigung entspricht die Schutzplankenhalterung den Vorgaben der TL-Aufstellvorrichtungen 97.
Zur Montage wird der Halter an den Schutzplankenpfosten mit einem Klappbügel befestigt/angehängt und mit seitlichen Stellschrauben fixiert. Danach wird von oben der Verkehrszeichenständer in Form von Vierkantrohren eingeschoben.
Technische Daten
nach TL-Aufstellvorrichtung 97
für Schutzplankentypen: Super-Rail, Sigma oder IPE 100
wird mit einem verschraubten Bügel am Standpfosten fixiert
Vierkantrohr bis 40/40 mm
Vierkantrohr bis 60/60 mm
feuerverzinkter Stahl
Gewicht: 7,8 kg

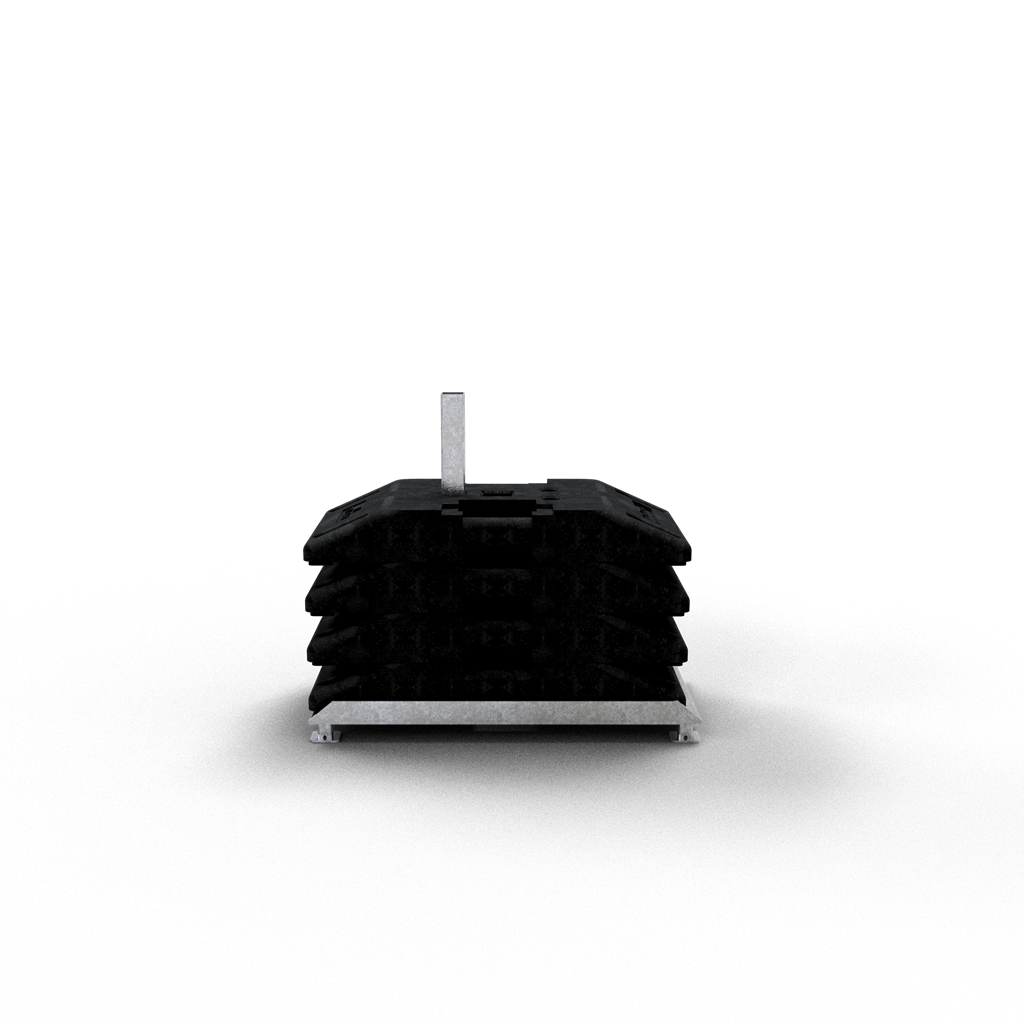

Schilderständer nach TL - Typ City·Aufnahme von Schaftrohren 40 x 40 mm ·werden mit einer Stellschraube fixiert ·kranbar·standfest durch 4 Füße·jeweils mit 4 K1 Fußplatten (28 kg / 30 kg) stapelbar ·Fußplatten werden über senkrechten Holm aufgesetzt und sind somit sicher fixiert·Maße: 1200 x 450 mm·Gewichtsklasse K4Aufstellhinweise bitte der ZTV-SA entnehmenDie abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

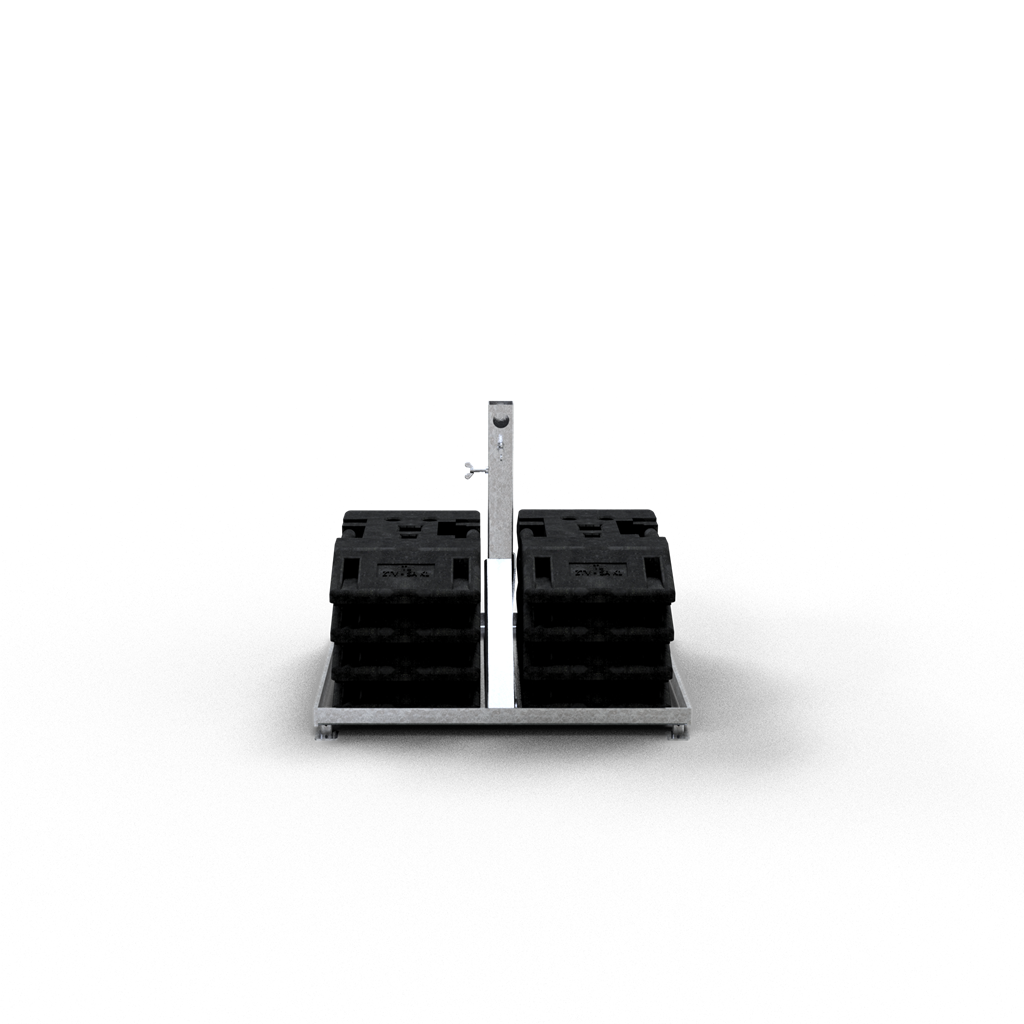

Schilderständer nach TL - Typ Crossing·Aufnahme von Schaftrohren 40 x 40 mm + 60 x 60 mm ·werden mit 2 Stellschrauben fixiert·kranbar·standfest durch 4 Füße·jeweils mit 4 K1-Fußplattten (28 kg / 30 kg) pro Seite stapelbar·die unteren Fußplatten werden durch Rahmen fixiert·Maße: 880 x 990 mm·Gewichtsklasse K8Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

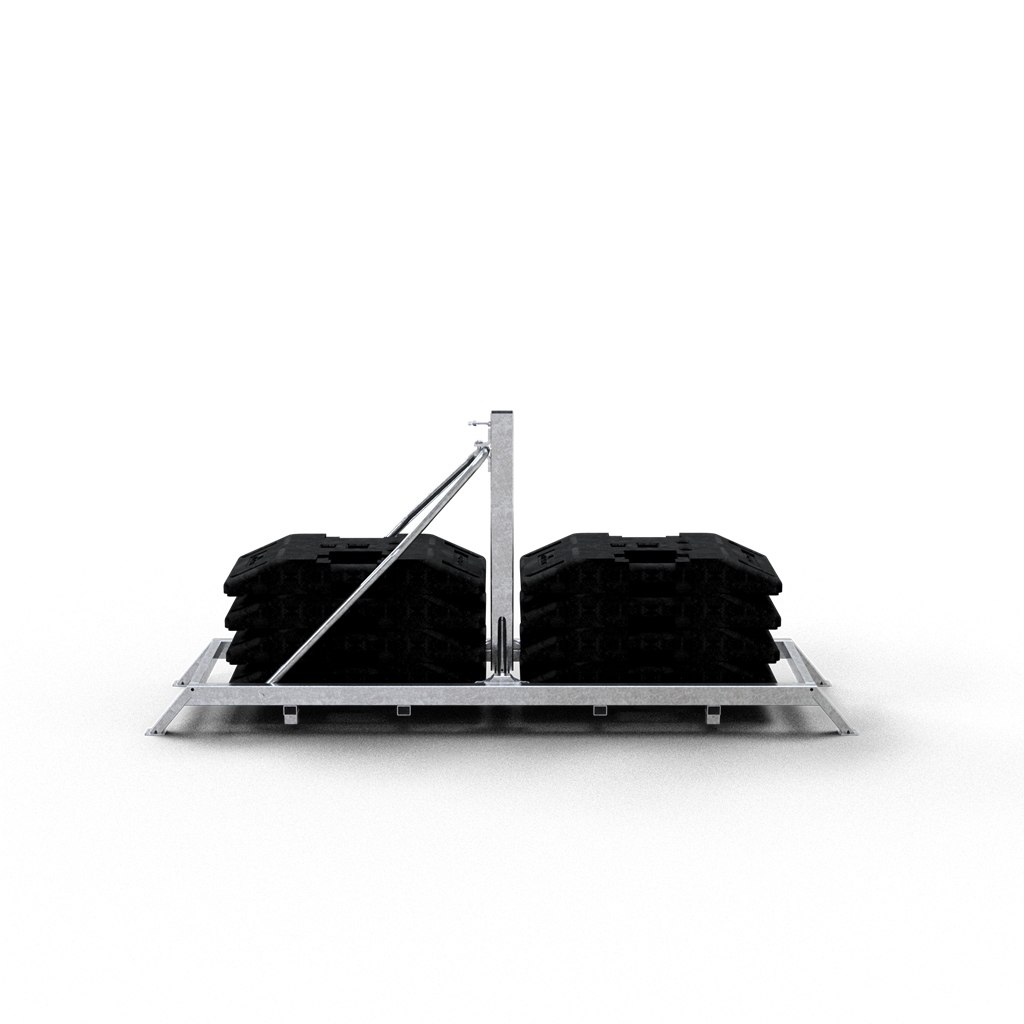

Schilderständer nach TL - Typ Street·Aufnahme von Schaftrohren 40 x 40 mm + 60 x 60 mm ·werden mit 2 Stellschrauben fixiert ·kranbar·standfest durch 4 Füße·jeweils mit 4 K1-Fußplatten (28 kg / 30 kg) pro Seite stapelbar·wird mit einem separaten Bügel gesichert ·Maße: 1920 x 450 mm ·Gewichtsklasse K8Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

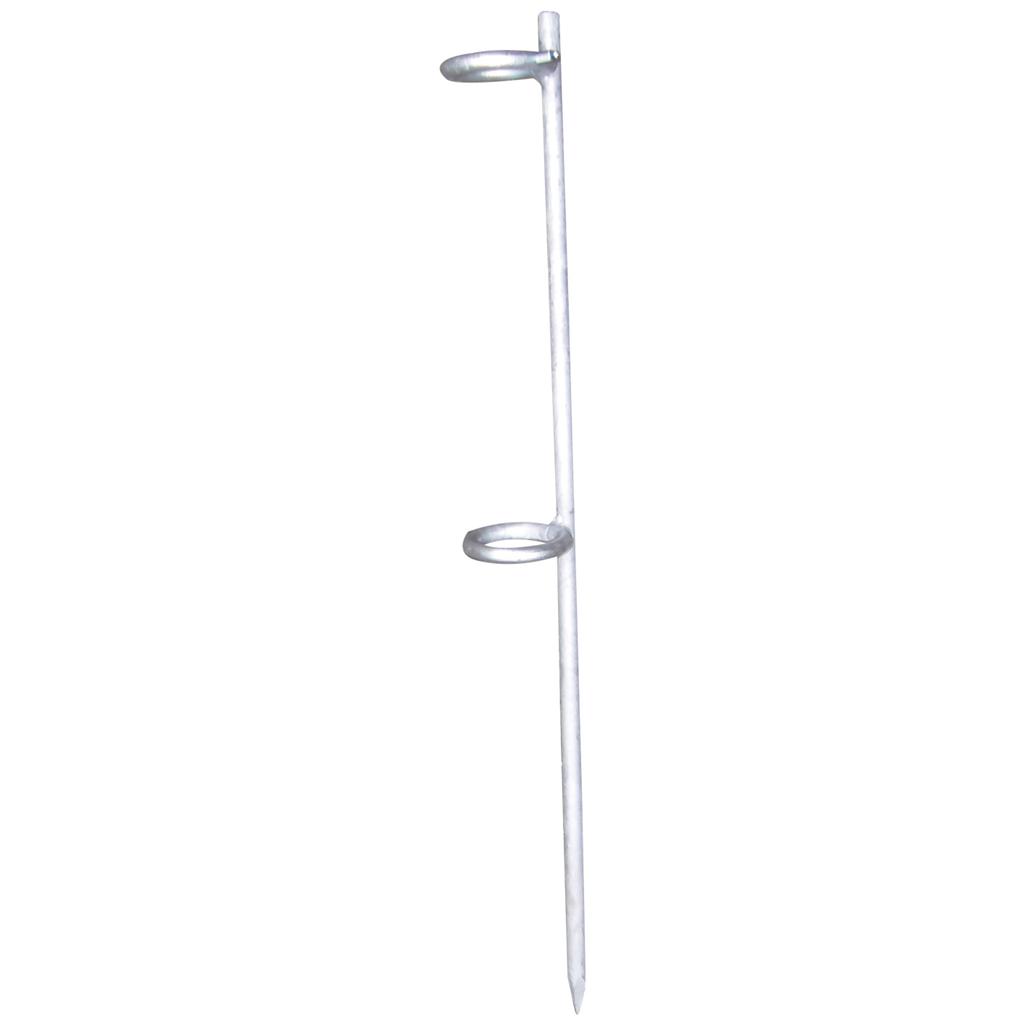

Erdspieß Typ L1Einschlagschaftrohr aus Ø 42 mm Rundrohr mit eingeschweißter Spitze,inkl. Tafelrohr mit 2 Schilderklemmen zum Befestigen von Schildern, einfache Montage der Schilder ohne separates Schaftrohr möglichAuszugslänge: 2,10 - 2,90 mAusführung: verzinkt
Stellagefür Verkehrszeichen, aus Vierkantrohr60 x 60 mm 1,50 m lang bzw. 50 x 50 mm 3 m, verschweißt auf eine Gesamtlänge von 4,50 m Ausführung: verzinkt
Schilderständer nach TL - Typ Highway·Aufnahme von Schaftrohren 40 x 40 mm + 60 x 60 mm ·werden mit 2 Stellschrauben fixiert ·kranbar·standfest durch 4 Füße·jeweils mit 4 K1-Fußplatten (28 kg/ 30 kg) pro Seite stapelbar·durch großen Bügel besondere Stabilität·Maße: 2150 x 620 mm·Gewichtsklasse K8Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

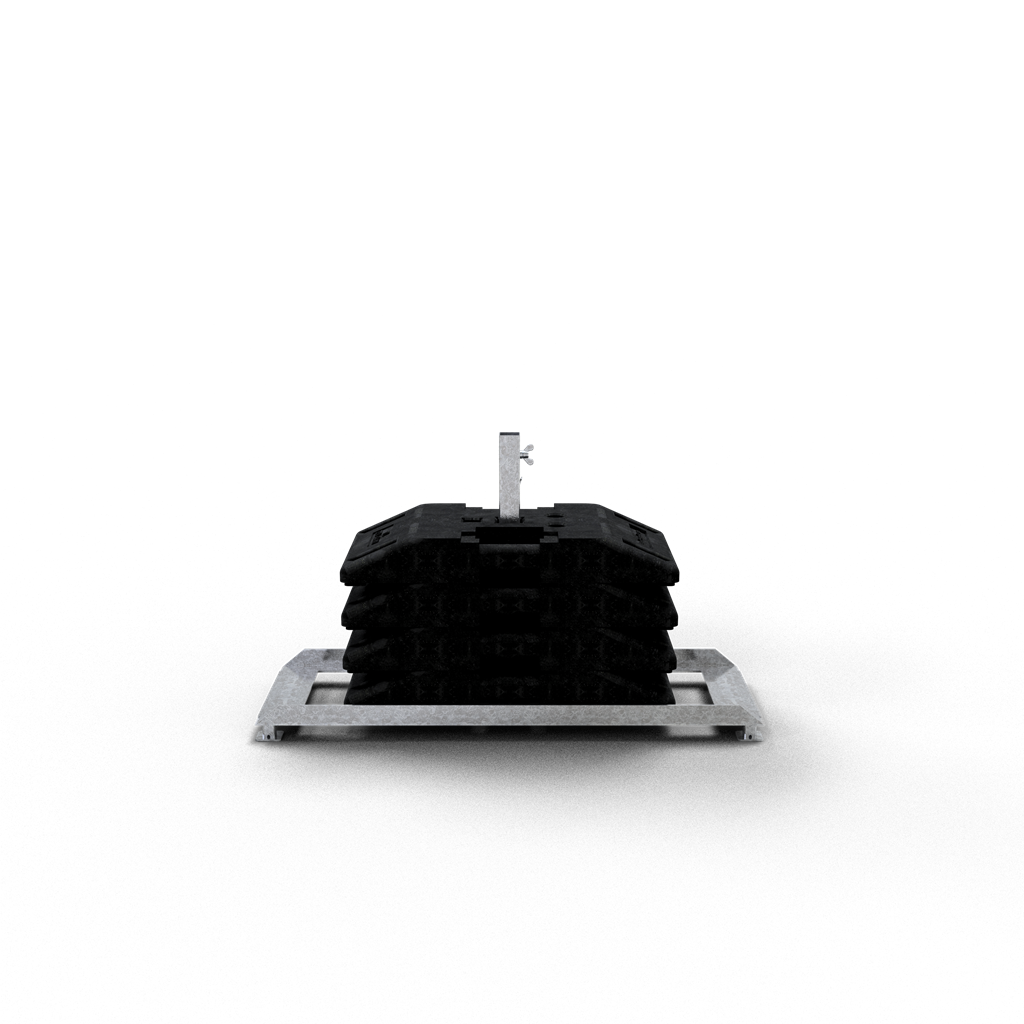

Schilderständer nach TL - Typ Provinz·Aufnahme von Schaftrohren 40 x 40 mm ·ohne Verschraubung ·kranbar·standfest durch 4 Füße·jeweils mit 4 K1-Fußplatten (28 kg / 30 kg) stapelbar ·Fußplatten werden über senkrechten Holm aufgesetzt und sind somit sicher fixiert·Maße: 810 x 450 mm·Gewichtsklasse K4Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.

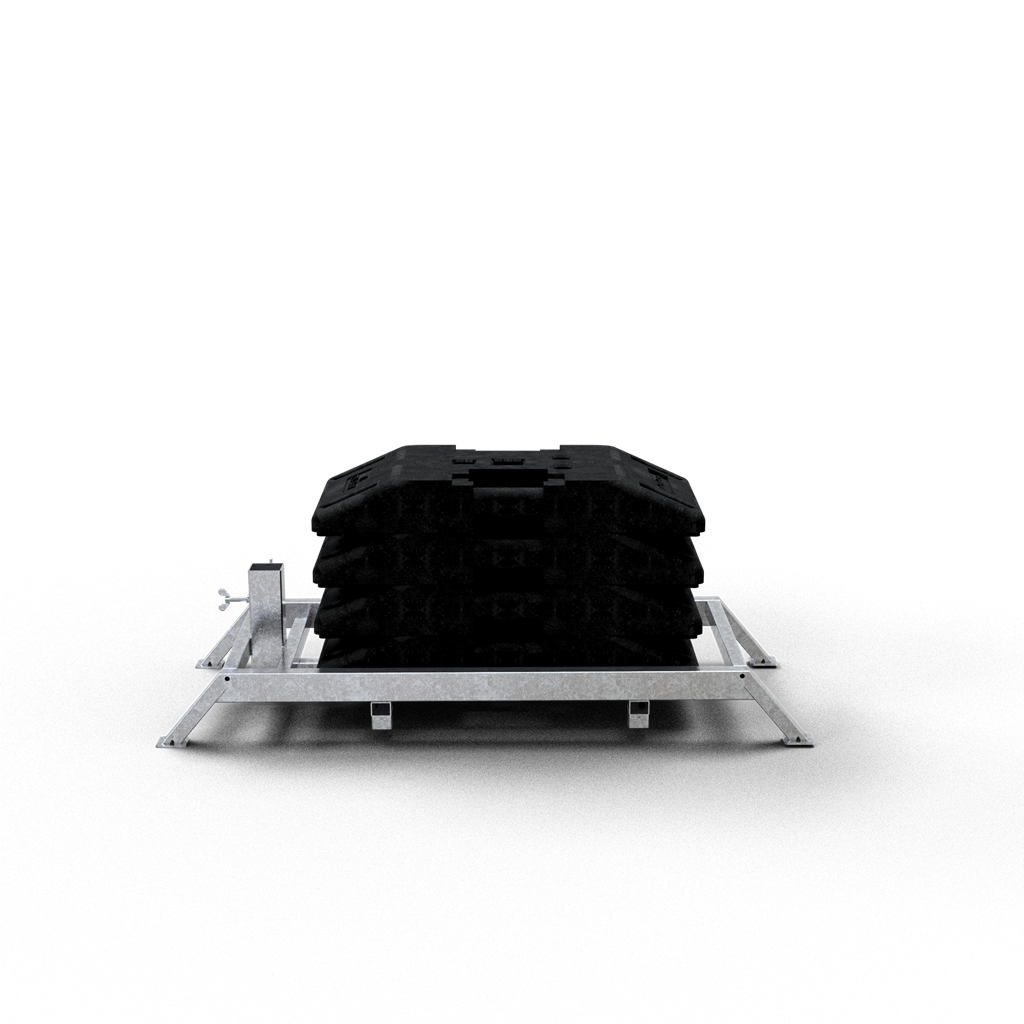

Schilderständer nach TL - Typ Road·Aufnahme von Schaftrohren 40 x 40 mm + 60 x 60 mm ·werden mit 2 Stellschrauben fixiert ·kranbar ·standfest durch 4 Füße ·Unterfahrhöhe von ca. 90 mm·jeweils mit 4 K1-Fußplatten (28 kg / 30 kg) stapelbar ·Fußplatten werden aufeinander gestapelt und sind durch Vertiefungen vor verrutschen gesichert·Maße: 1300 x 600 mm·Gewichtsklasse K4 Aufstellhinweise bitte der ZTV-SA entnehmen.Die abgebildeten Fußplatten sind nicht im Lieferumfang enthalten.
Variante:
3 weiße Streifen
zur Abgrenzung von Verkehrswegen bei Schneefall,Scheestange aus Kunststoff Ø 42 mm, Höhe Überflur ca. 2,0 m, inkl. Reflektionsstreifen, zur Befestigung im Boden werden verzinkte Einschlageisen Ø 14 mm in den Boden eingeschlagenund das Kunststoffrohr in die Einsteckösen eingesteckt
Variante:
1 weißer Streifen
zur Abgrenzung von Verkehrswegen bei Schneefall,Scheestange aus Kunststoff Ø 42 mm, Höhe Überflur ca. 2,0 m, inkl. Reflektionsstreifen, zur Befestigung im Boden werden verzinkte Einschlageisen Ø 14 mm in den Boden eingeschlagenund das Kunststoffrohr in die Einsteckösen eingesteckt
Variante:
1 gelber Streifen
zur Abgrenzung von Verkehrswegen bei Schneefall,Scheestange aus Kunststoff Ø 42 mm, Höhe Überflur ca. 2,0 m, inkl. Reflektionsstreifen, zur Befestigung im Boden werden verzinkte Einschlageisen Ø 14 mm in den Boden eingeschlagenund das Kunststoffrohr in die Einsteckösen eingesteckt
Schutzplankenhalter, Leitplankenhalter für Rundrohre und Vierkantrohre, 3 Ausführungen 40/40 mm, 60/60 mm und beide Varianten
nach TL-Aufstellvorrichtung 97
für Rundrohre bis Ø 60 mm und Vierkantrohr bis 60/60 mm
für Rundrohre bis Ø 40 mm und Vierkantrohr bis 40/40 mm
für Rundrohre bis Ø 40 mm, Vierkantrohr bis 40/40 mm / Rundrohre bis Ø 60 mm, Vierkantrohr bis 60/60 mm
feuerverzinkter Stahl
Gewicht: 5 kg
Abmessungen: 490 mm x 205 mm x 185 mm
Bemaßung (siehe Downloadbereich unten)

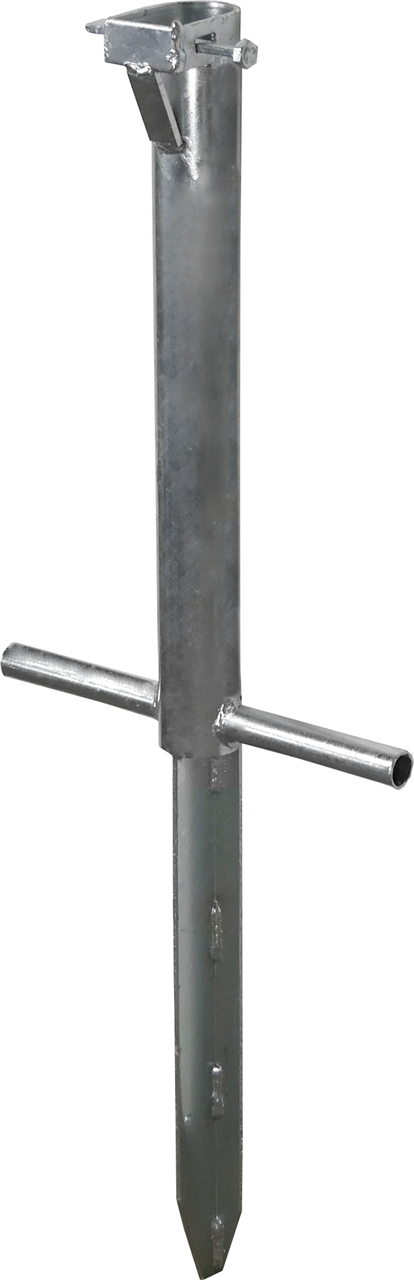

Erdspieß - Typ S N1zum Einstecken von Rundrohren bis Ø 50 mm, angespitztes T-Profil mit aufgeschweißtem Aufnahmestutzen zum Einschlagen ins Erdreich, 2 Querrohre sichern den Erdspieß gegen Torsion, das Rundrohrkann mittels eines Keils im Aufnahmestutzenfestgeklemmt werdenAusführung: verzinktEigenschaften:
Erdspiess - Typ S massive Ausführung aus 40 mm Rundeisen gearbeitet, mit Kopf zumsicheren Einschlagen, für 40 x 40 mm und 60 x 60 mm Schaftrohre, inkl. Inbusschrauben zur Sicherung der Schaftrohre, zum herausziehen des Erdspießes sind 2 Bügel angeschweißtGesamtlänge ca. 1,00 mAusführung: schwarz lackiertEigenschaften:
Schilderhalterung·für Schilderpfosten zur Abringung an Verkehrsschilder ·mit Feststellschrauben·Ausführung: verzinktEigenschaften:mit 60 x 60 x 3 mm Aufnahmerohrfür 50 x 50 mm Schilderrohr

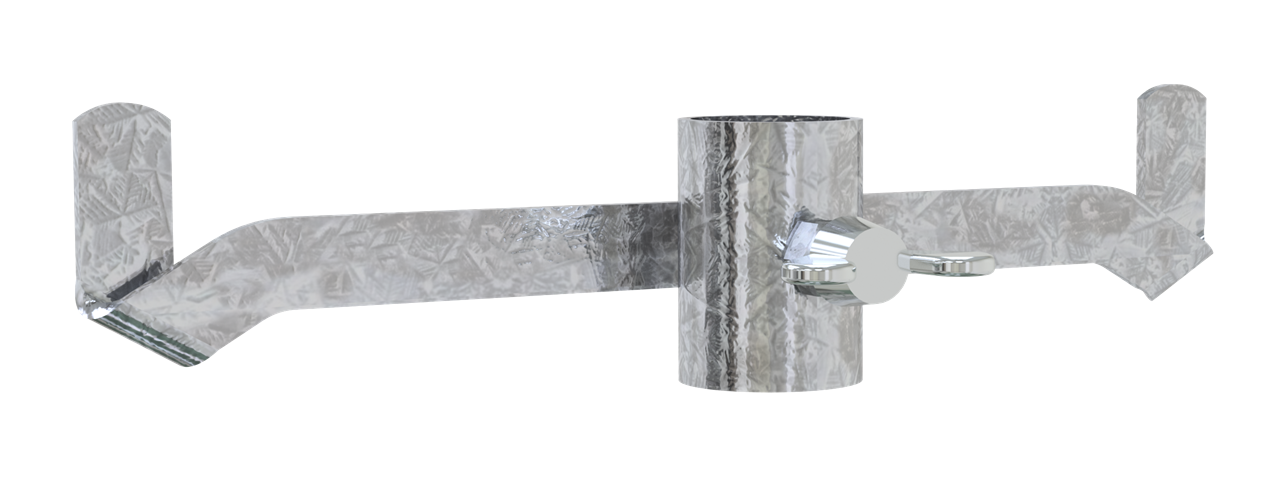

Leitplankenhalterung nach TL - Typ 3zur Befestigung an der Schutzplanke„Sigma “(Superrail, Sigma, IPE 100)und zur Aufnahme von 40 x 40 mm und 60 x 60 mm Schaftrohren, mit seitlichem Ausleger (Länge: ca. 580 mm) Ausführung: verzinktEigenschaften:
Signalständer mit LampenhalterungStahlkonstruktion aus Rundrohr Ø 33,7 mmund robustem Flachstahl, mit Aufnahmemöglichkeit aus Rundrohr 42,4 mm x 200 mm inkl. Flügelschraube zur Fixierung von Schaftrohr Ø 33,7 mmAusführung: verzinktEigenschaften:
Schilderklemmezum Befestigen an Schaftrohr aus Rundrohr Ø 33,7 mm, mittels Flügelschraube fixierbar, hält das zu befestigende Schild jeweils von oben und unten, pro Schild werden 2 Schilderklemmen benötigteinsetzbar in Kombination mit Signaltafelständer Ausführung: verzinktEigenschaften:
